业务学习 · 建筑施工图设计要点

展评全貌：2025 年度优秀施工图展评怎么评？

评选范围

• 五大专业：建筑、结构、给排水、暖通、电气；
• 范围为 2020 年~2025 年上半年施工图质量检查中自评、院评均为优秀的项目（专业）。

组织方式

• 图纸选取方式：自荐＋专业总师审核；
• 展板数量：每个参选的项目（专业）自制 1~5 张 0 号展板；
• 展示时间：2025 年 9 月质量月期间；

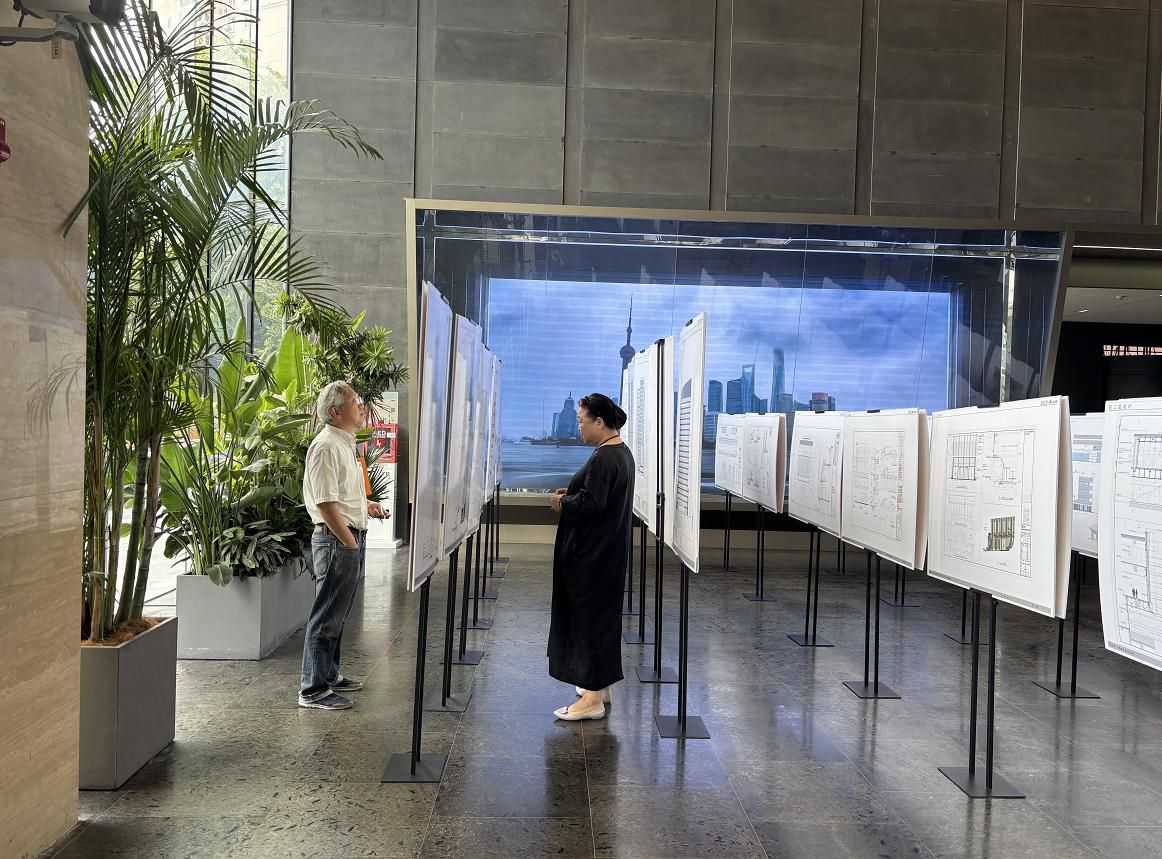

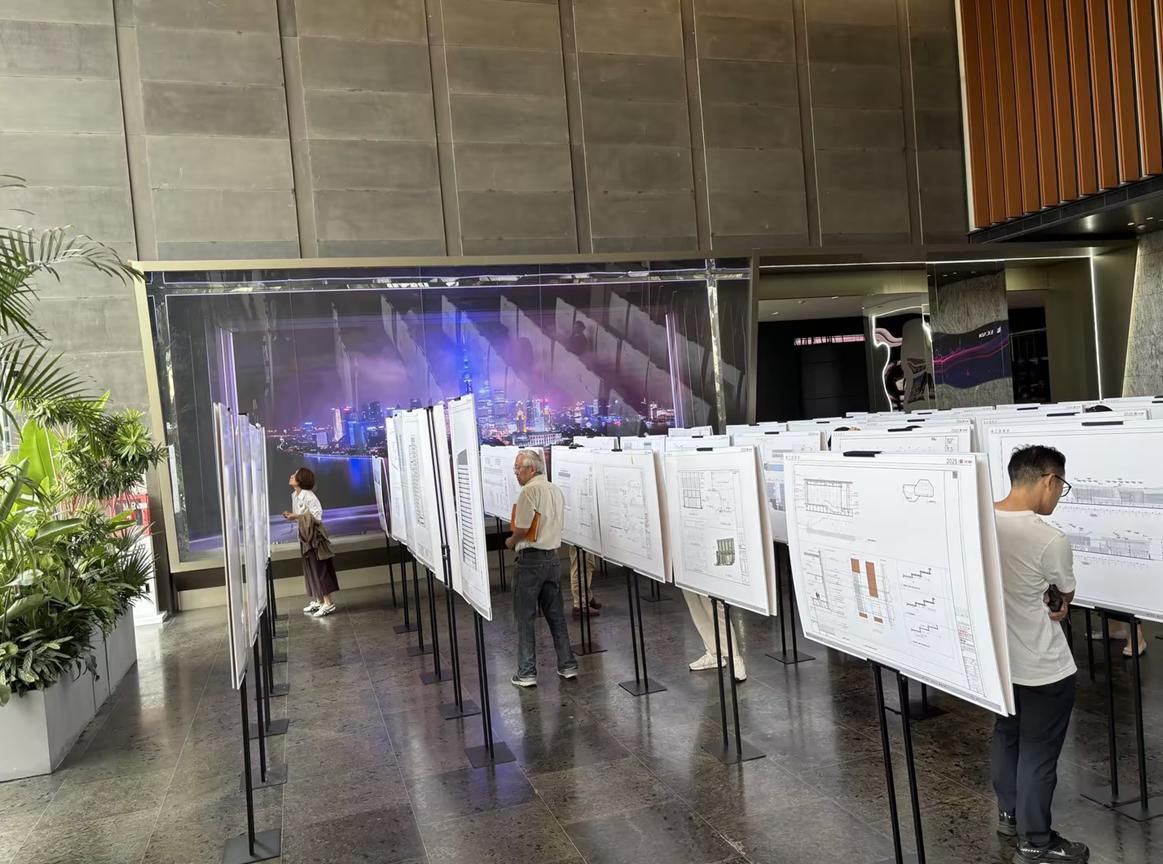

• 展示地点：世博滨江大厦北座一层大堂（按各专业同类图纸集中布展）；
• 评选方式：按图纸分类和得分排序。

五专业参评数据

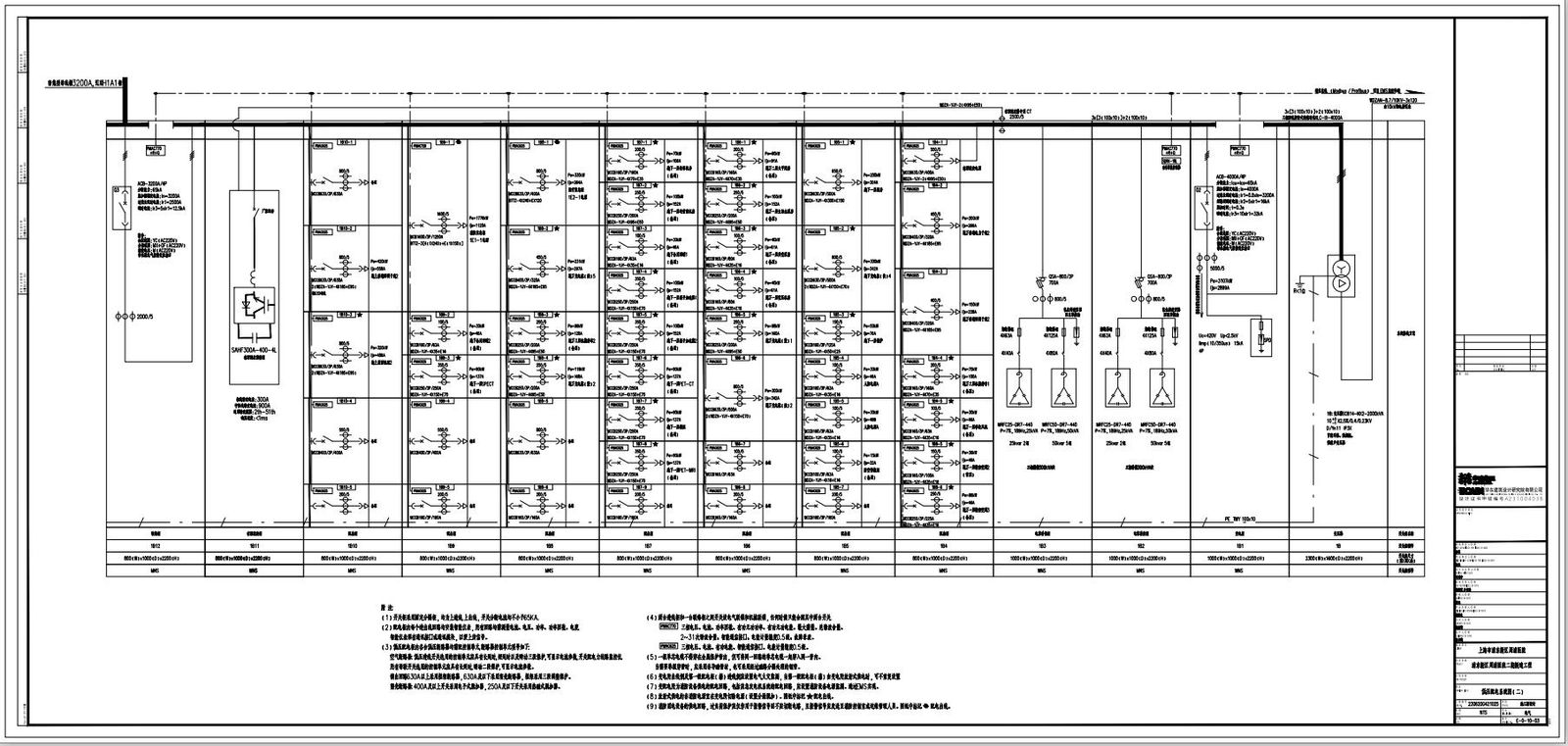

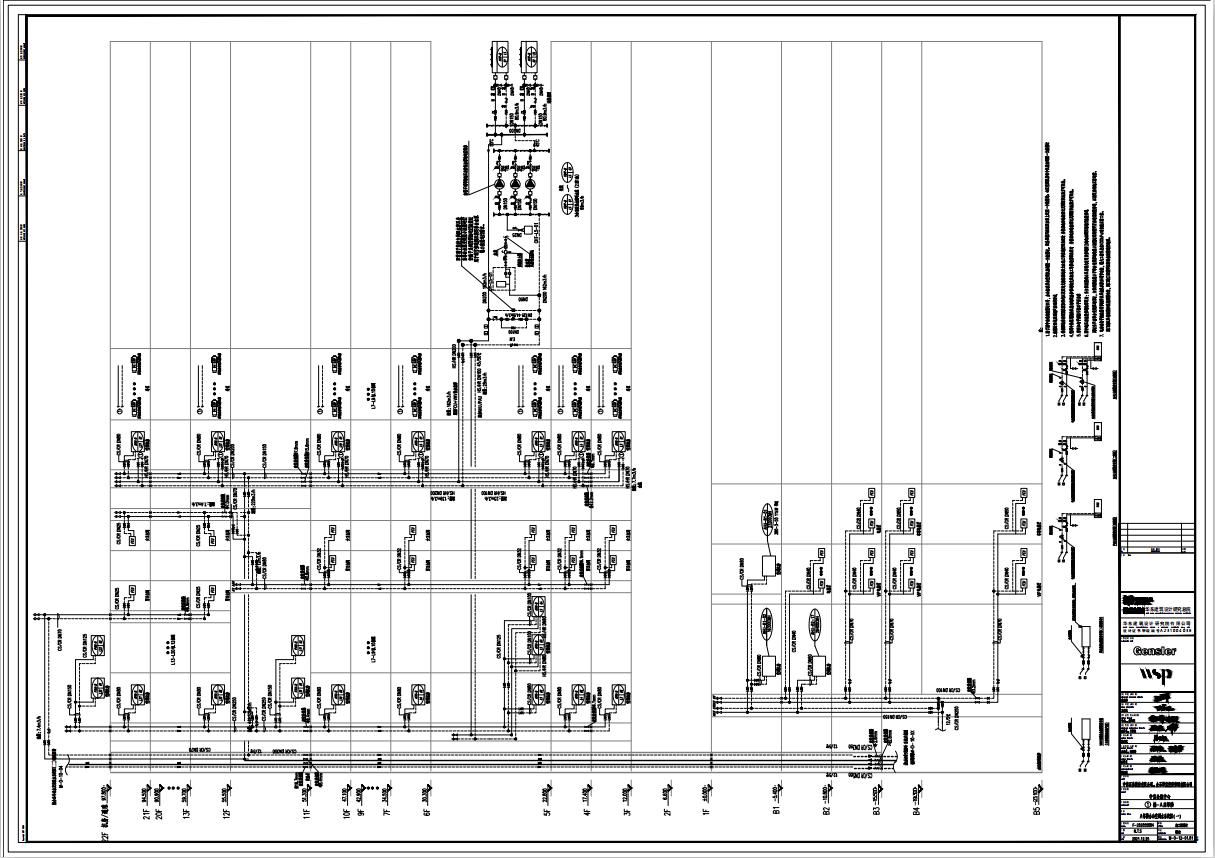

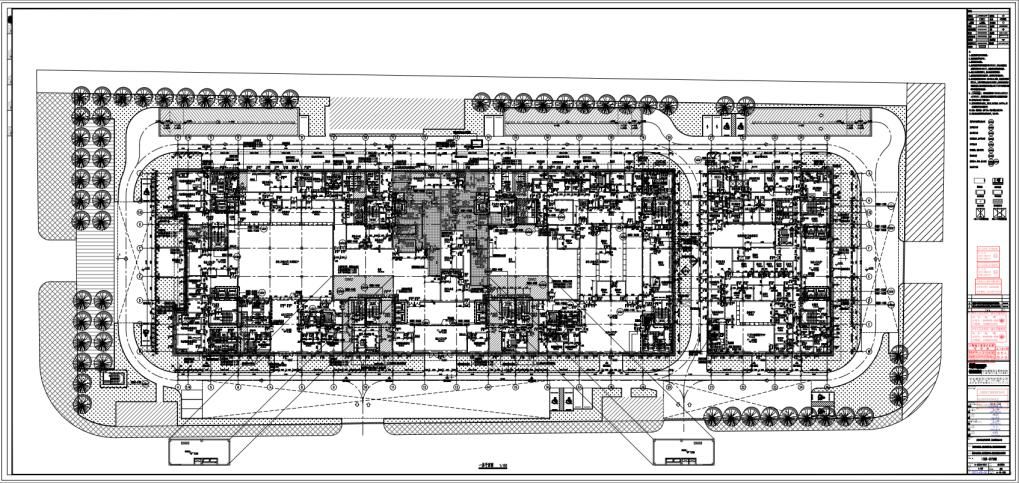

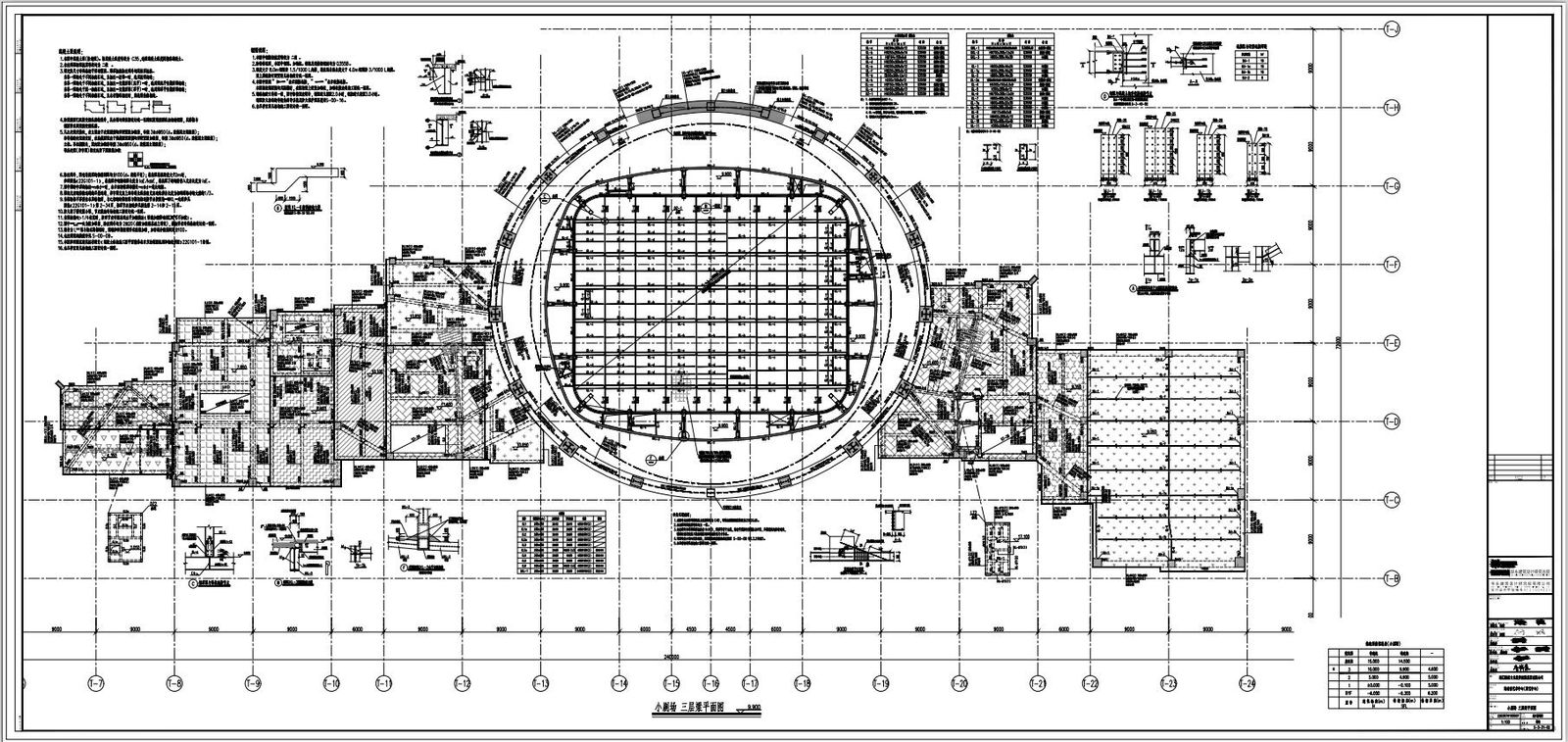

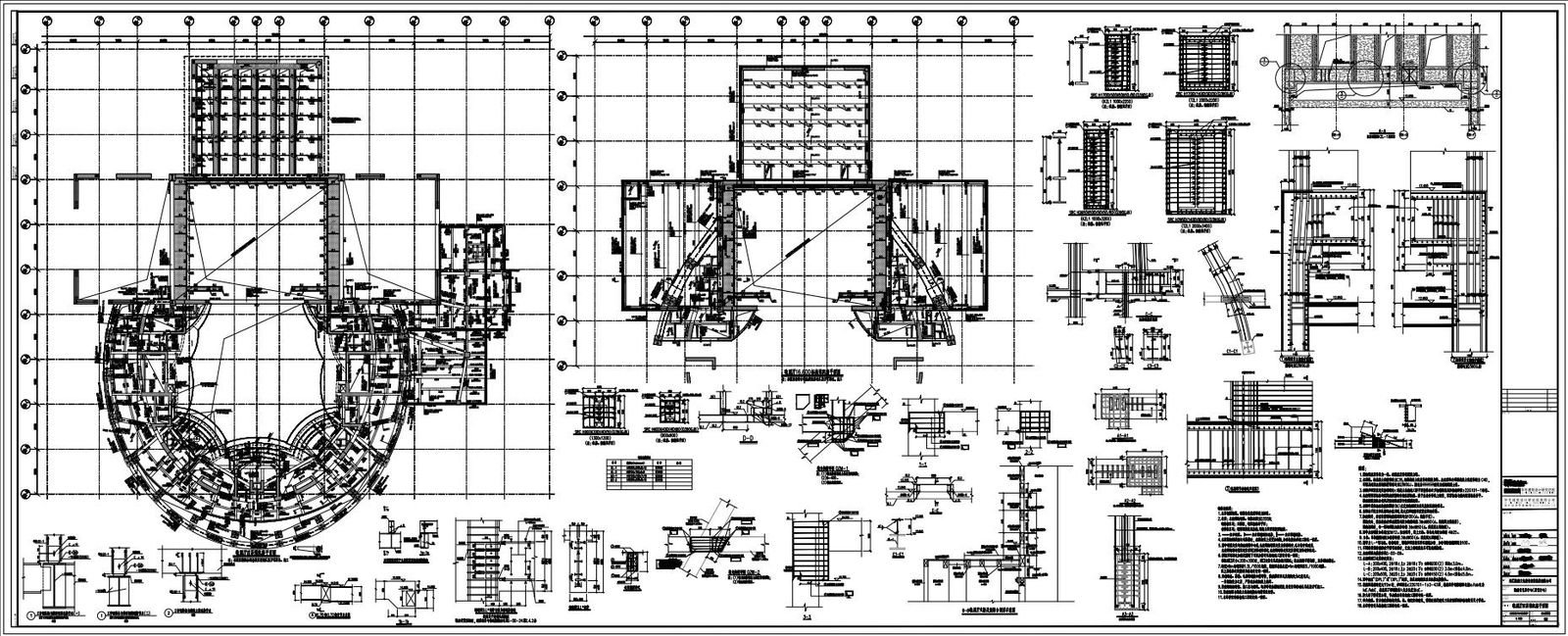

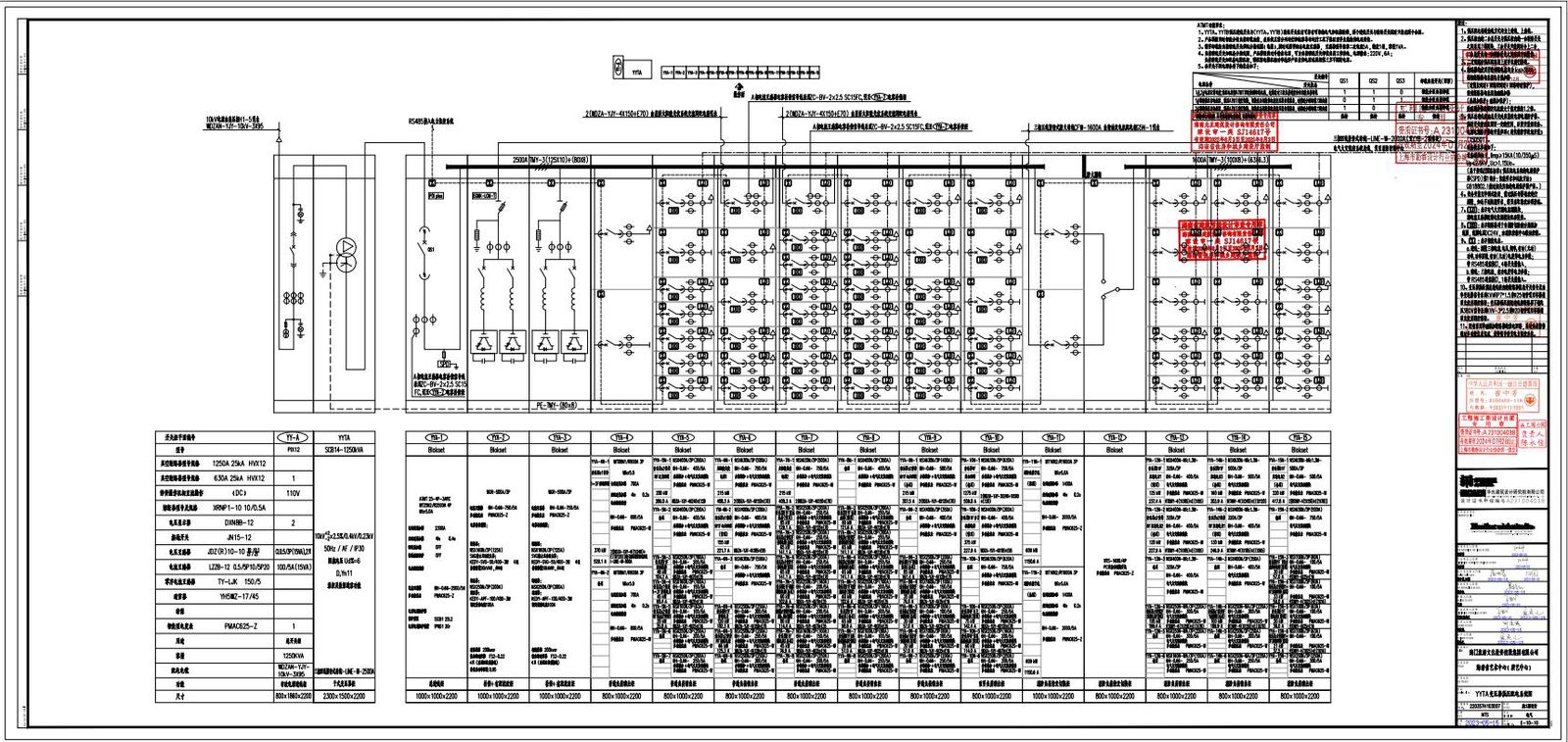

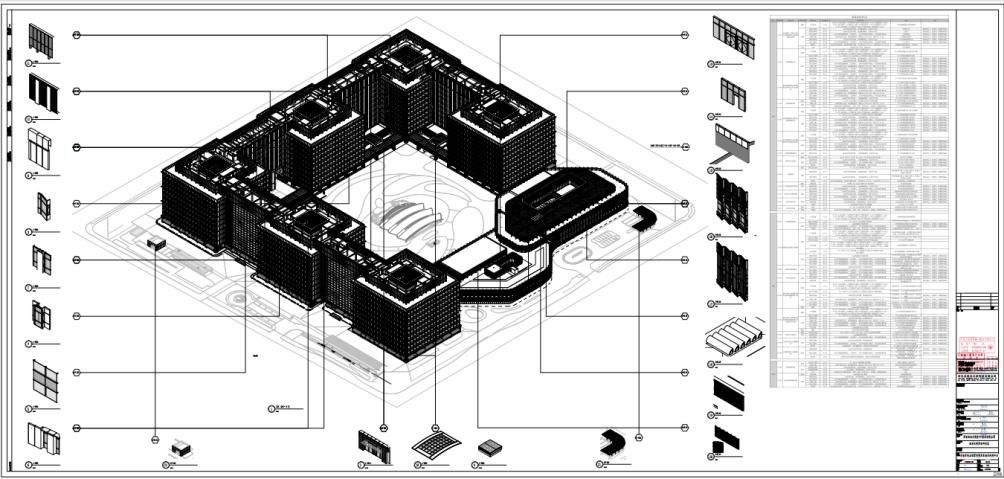

18 个获奖项目汇总（数字为各专业获奖图数量）

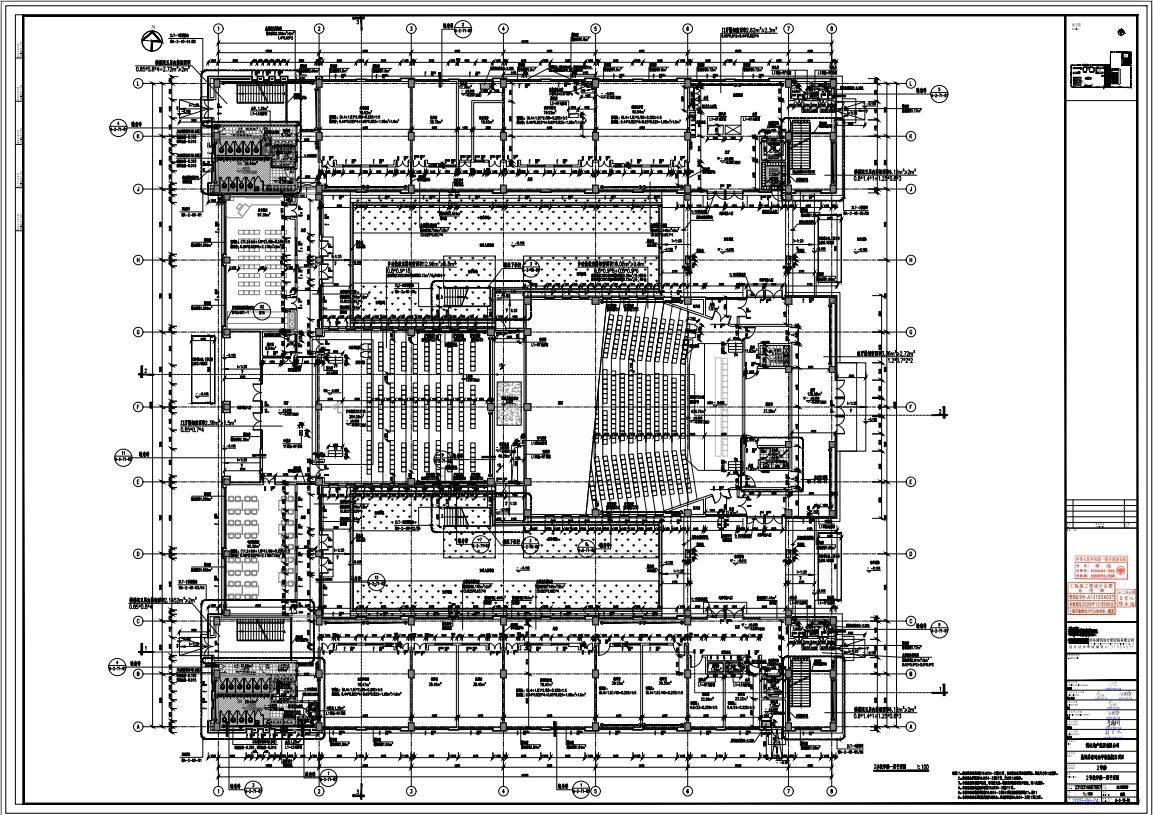

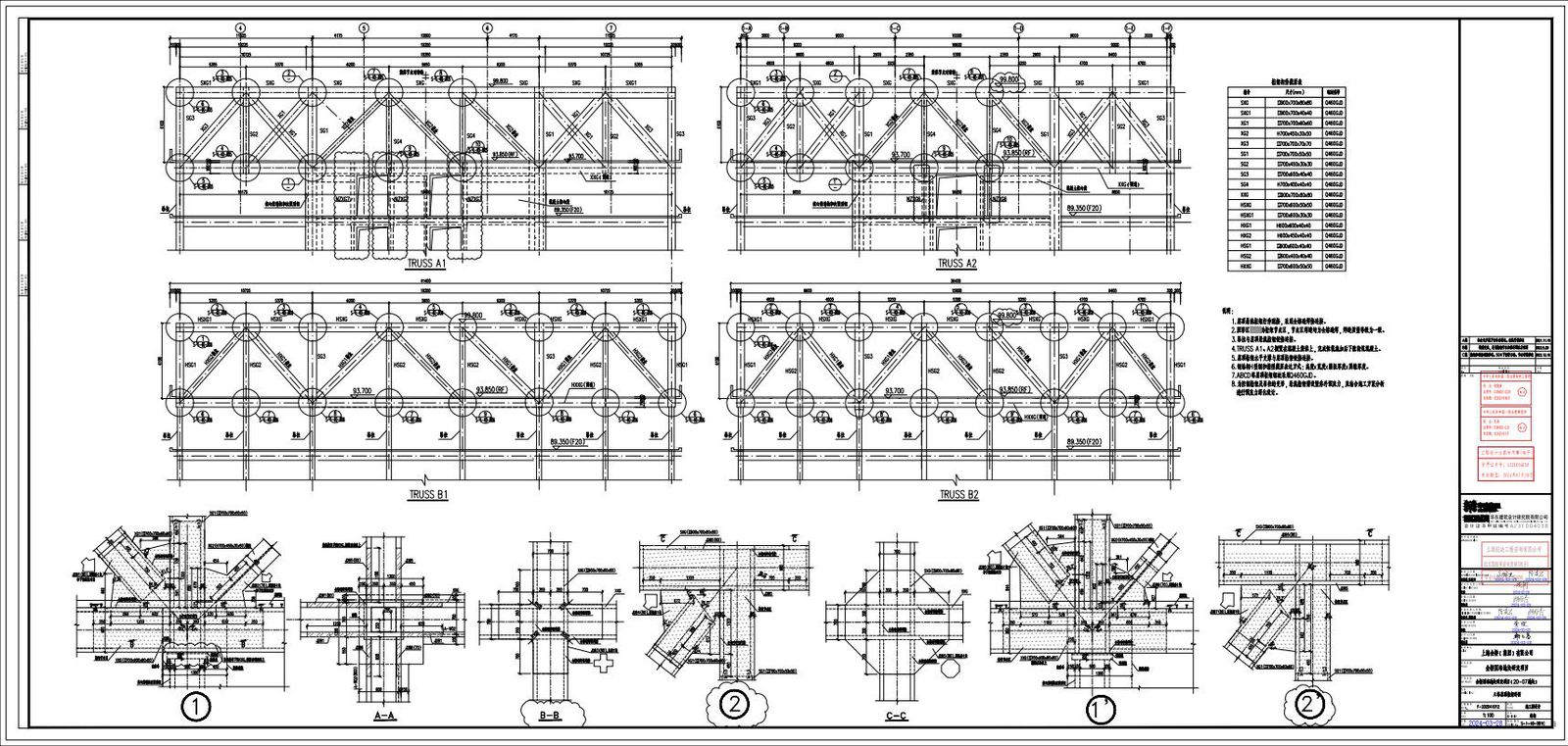

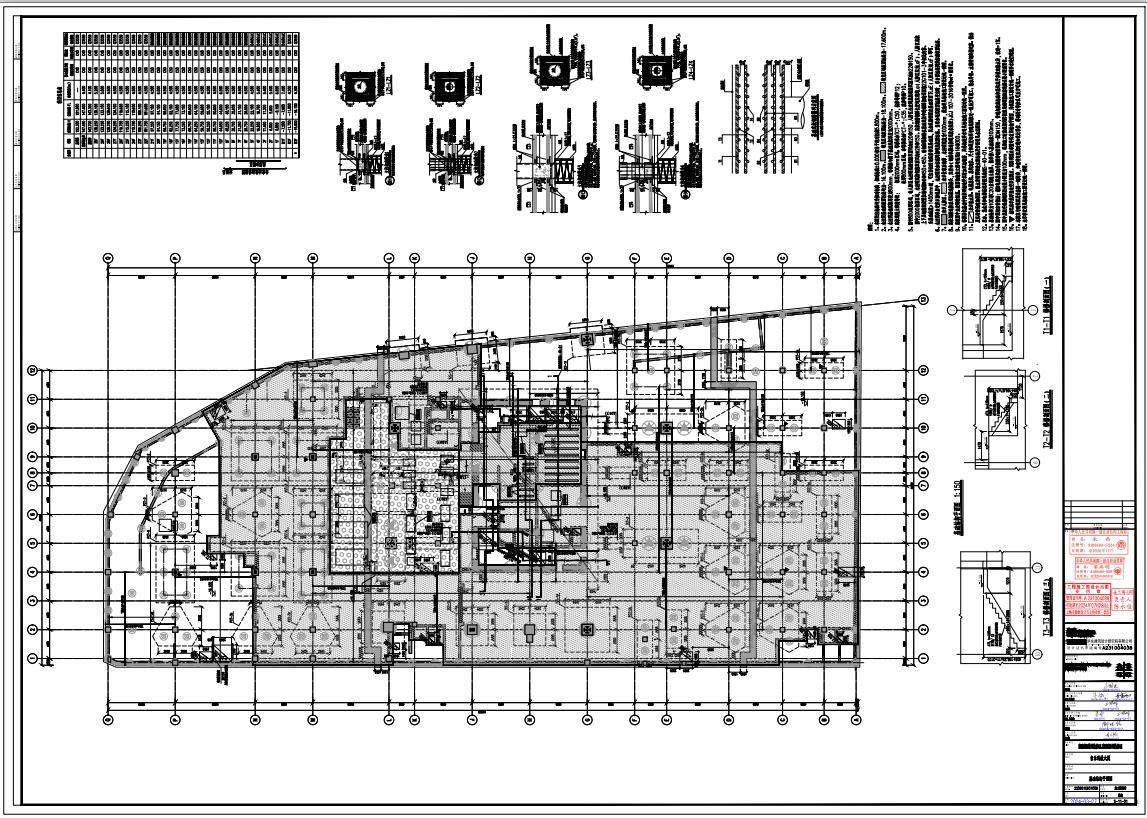

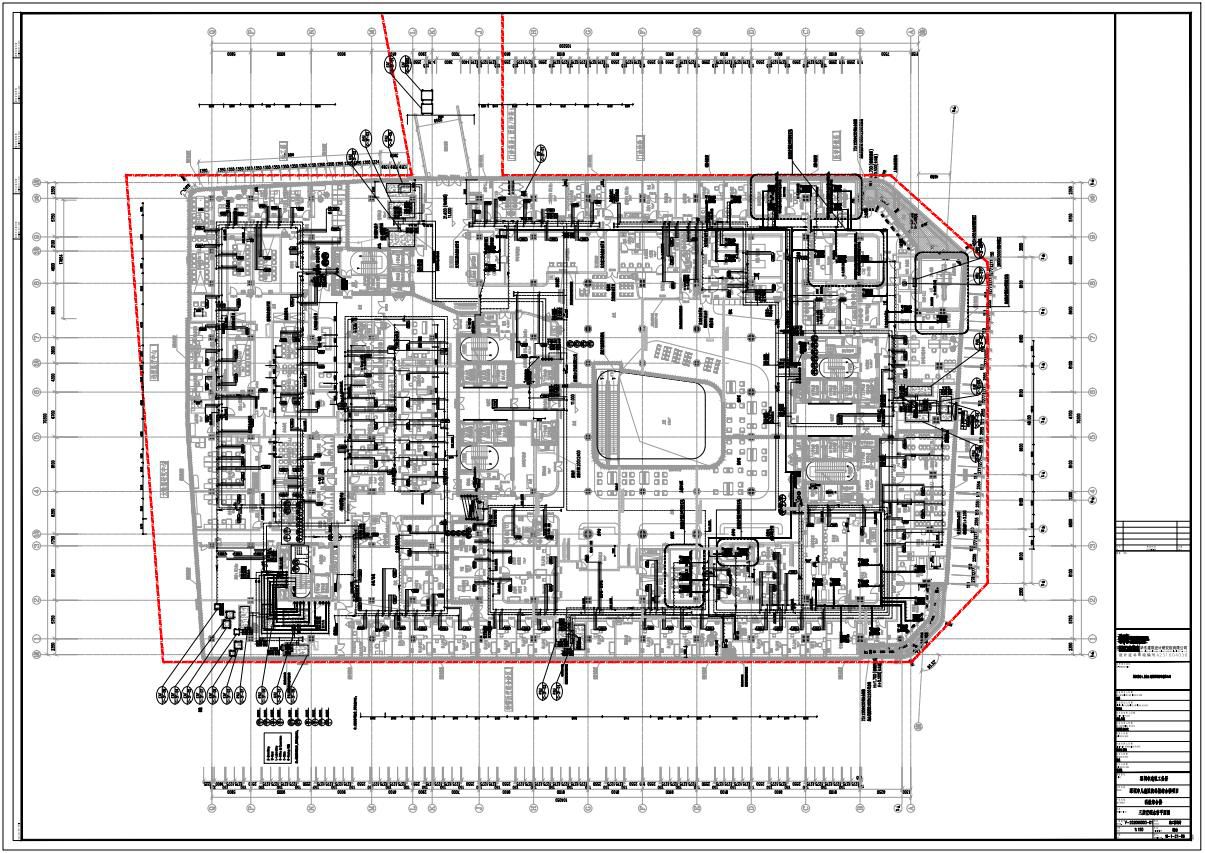

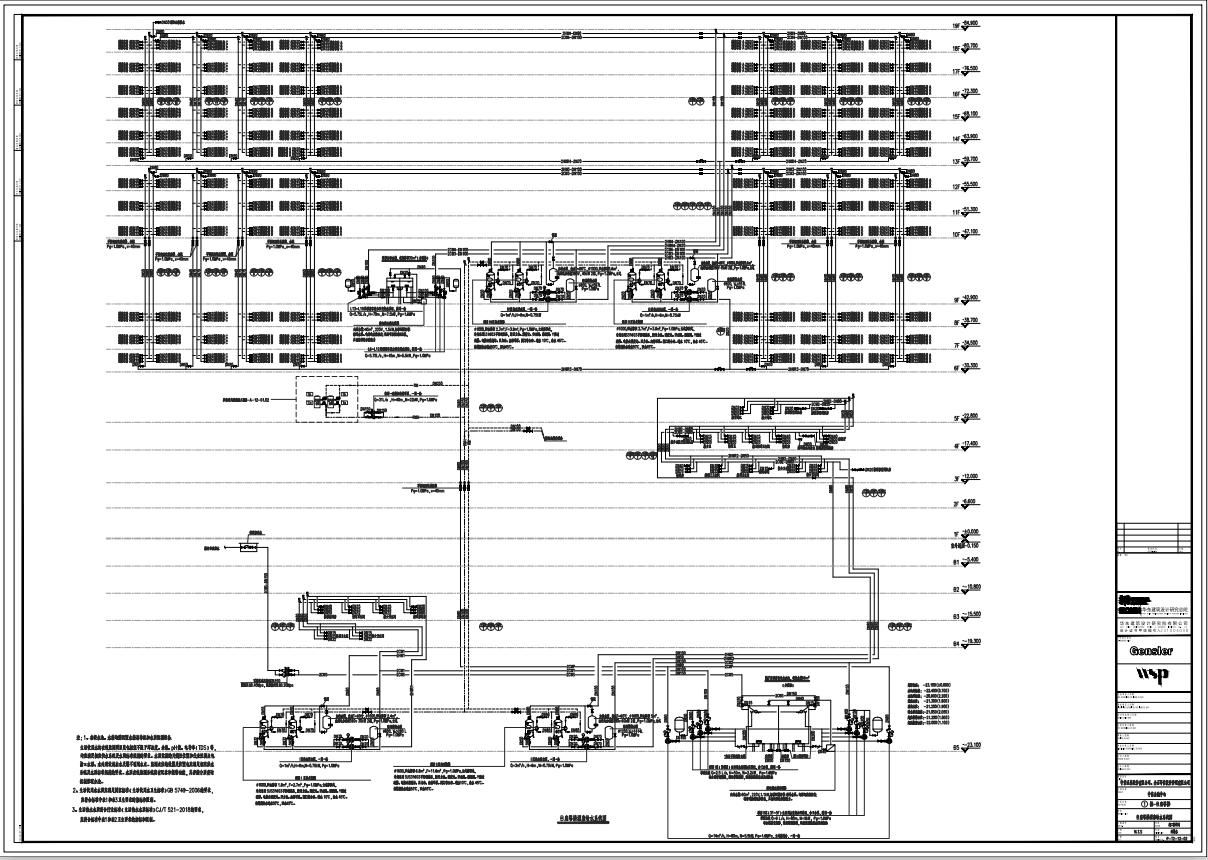

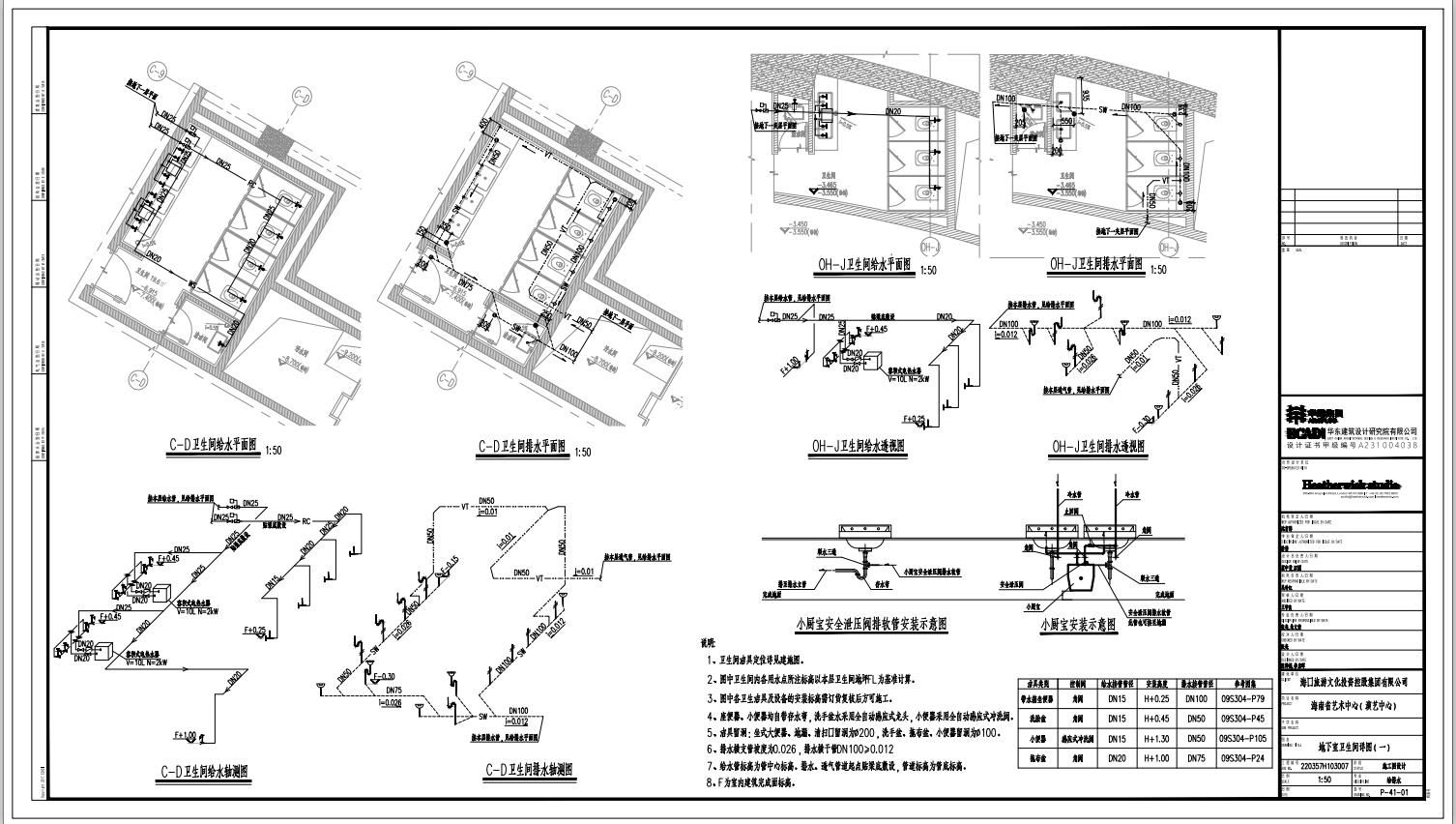

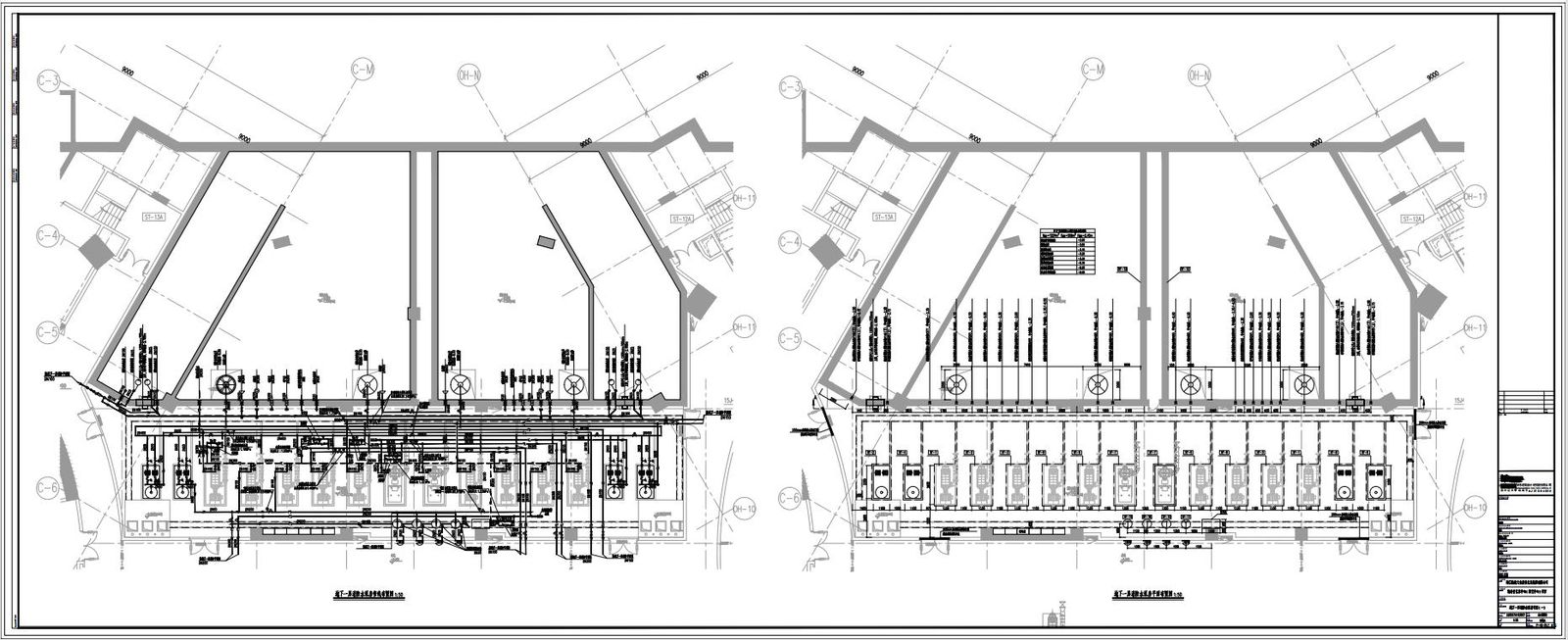

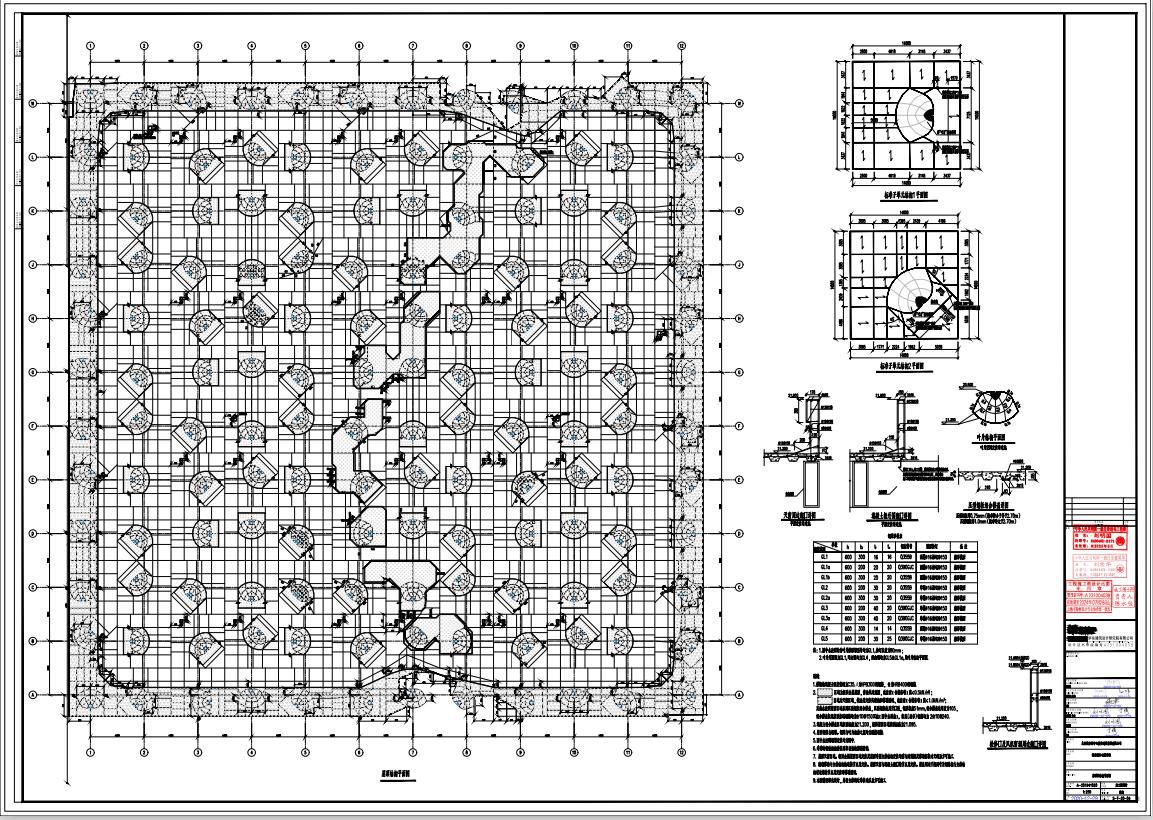

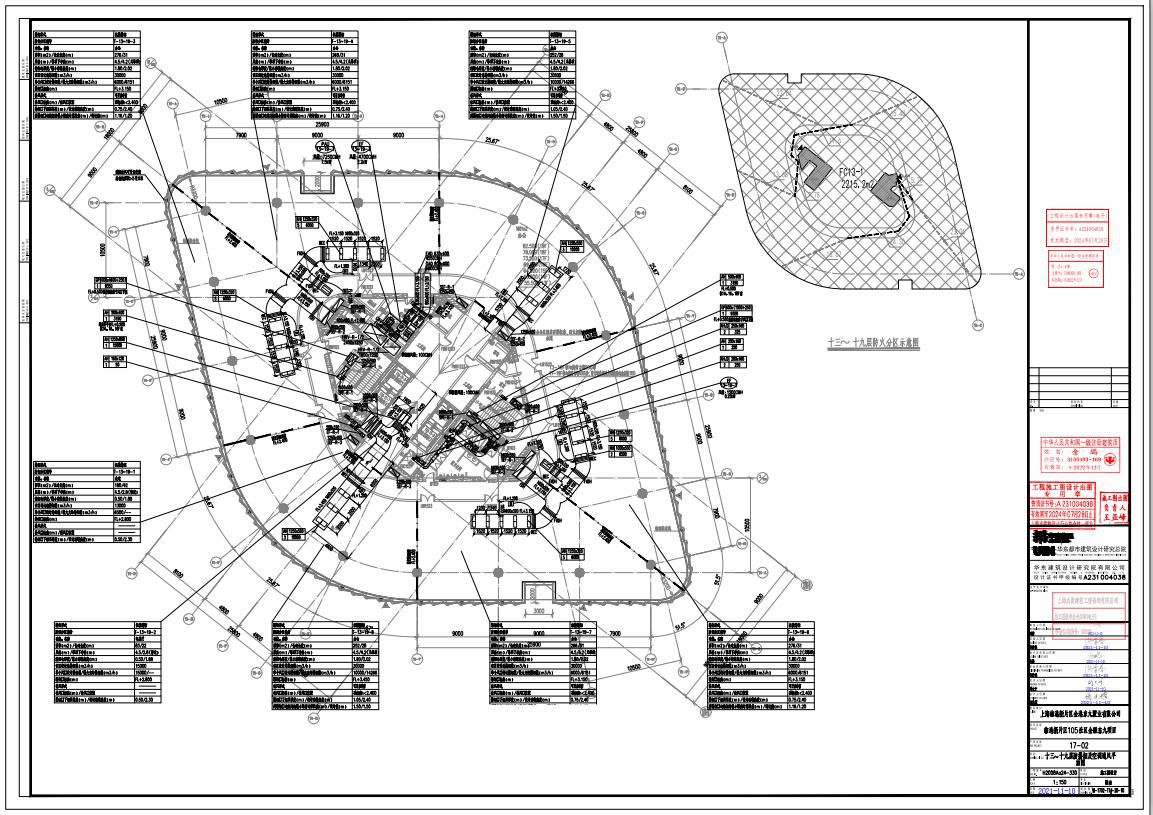

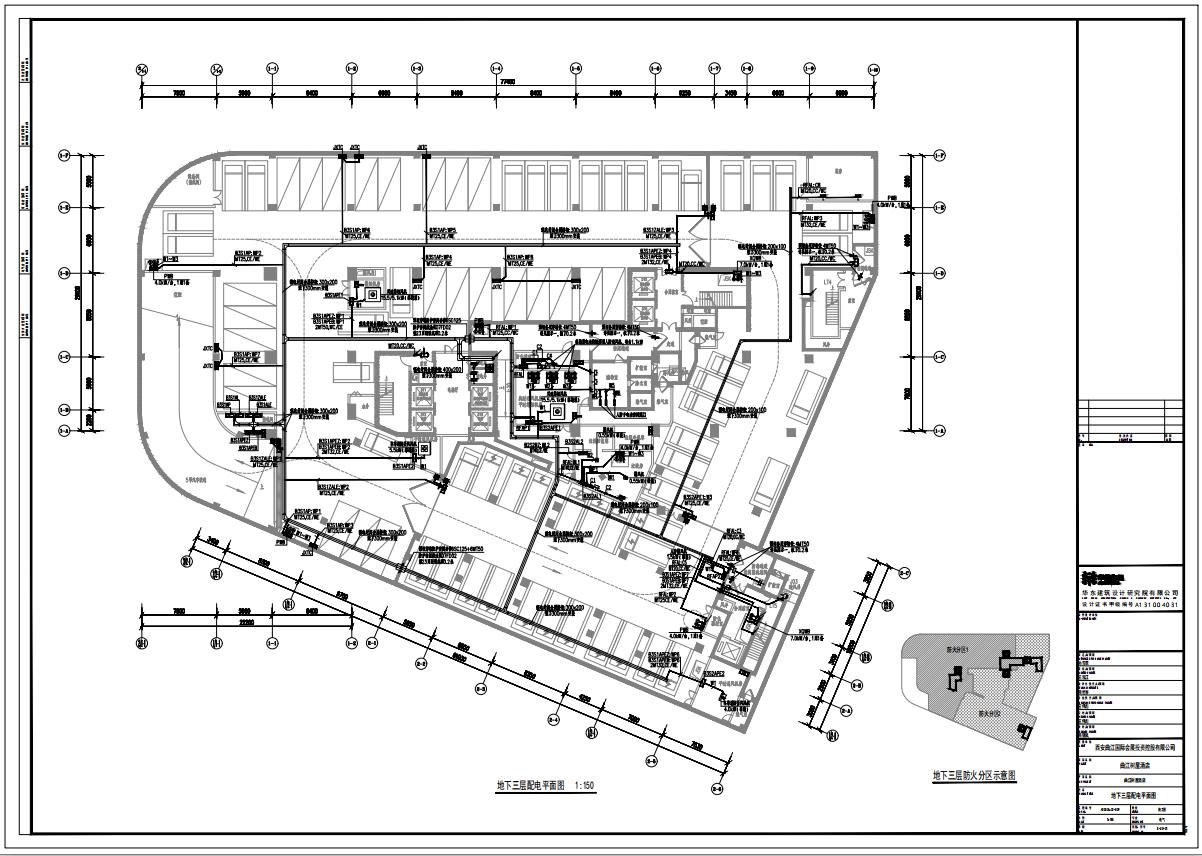

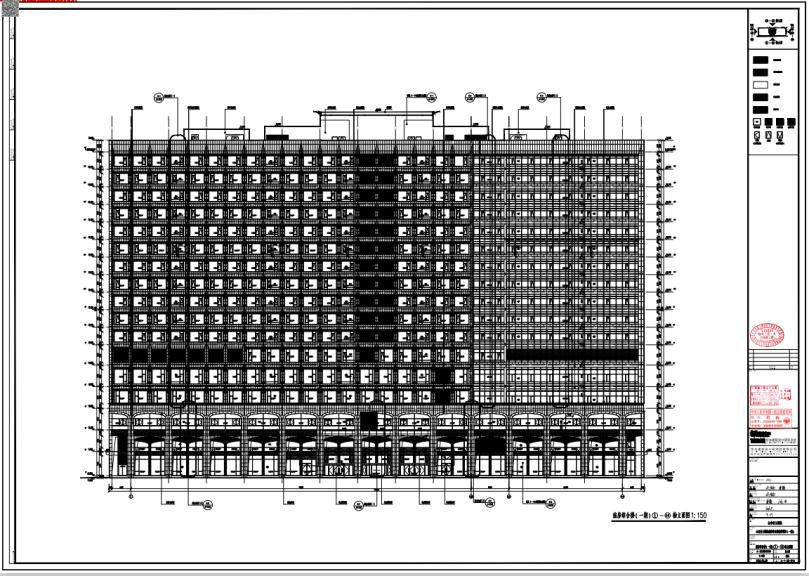

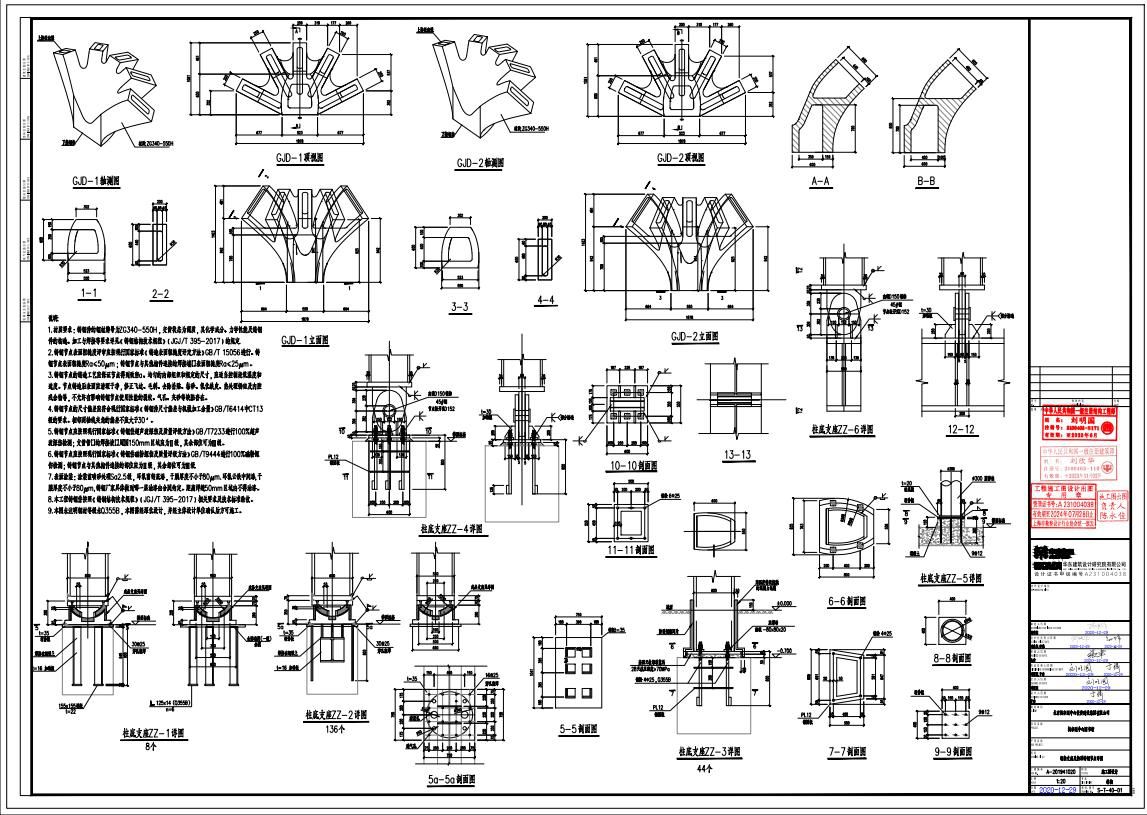

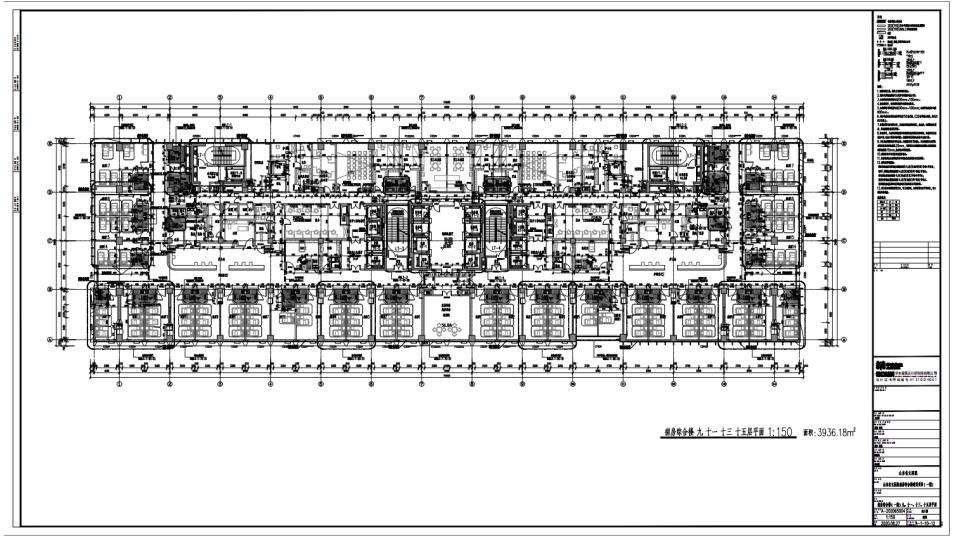

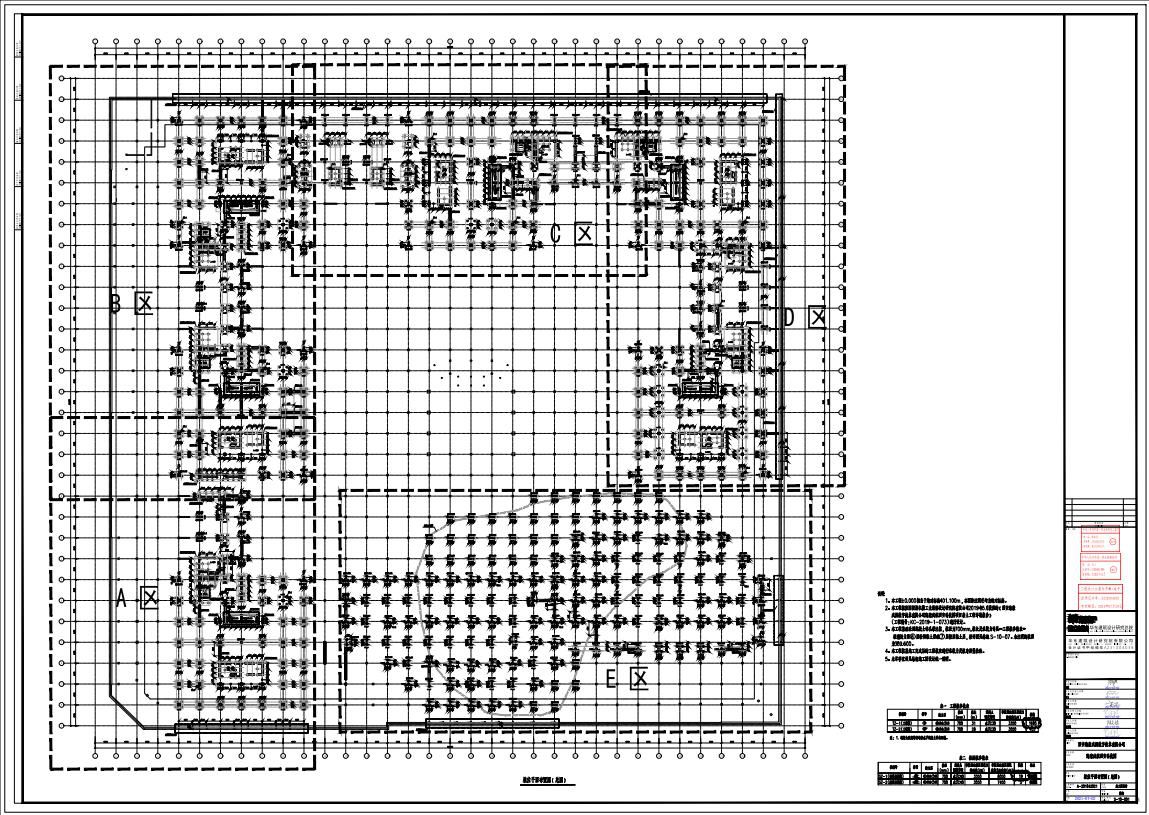

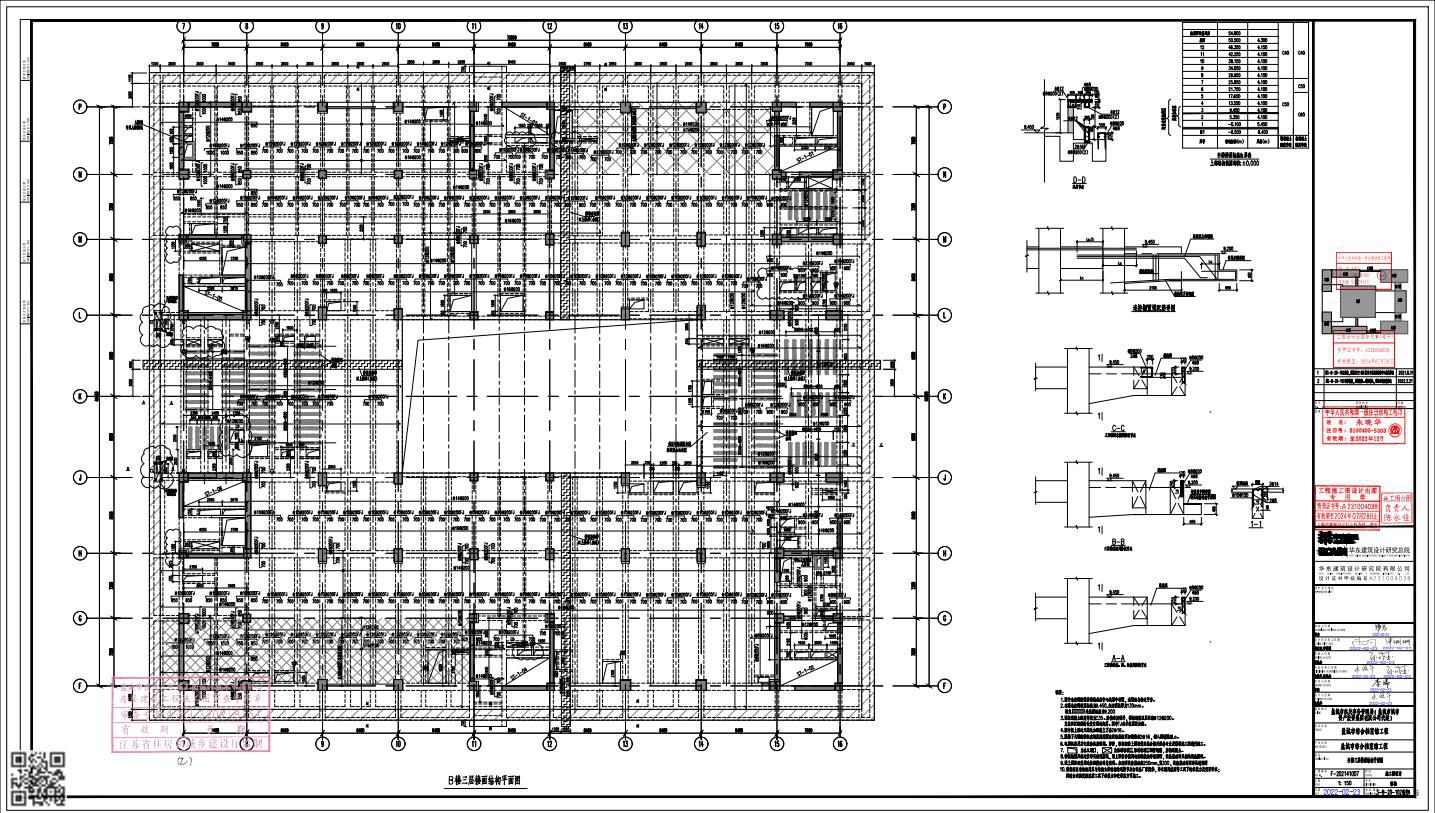

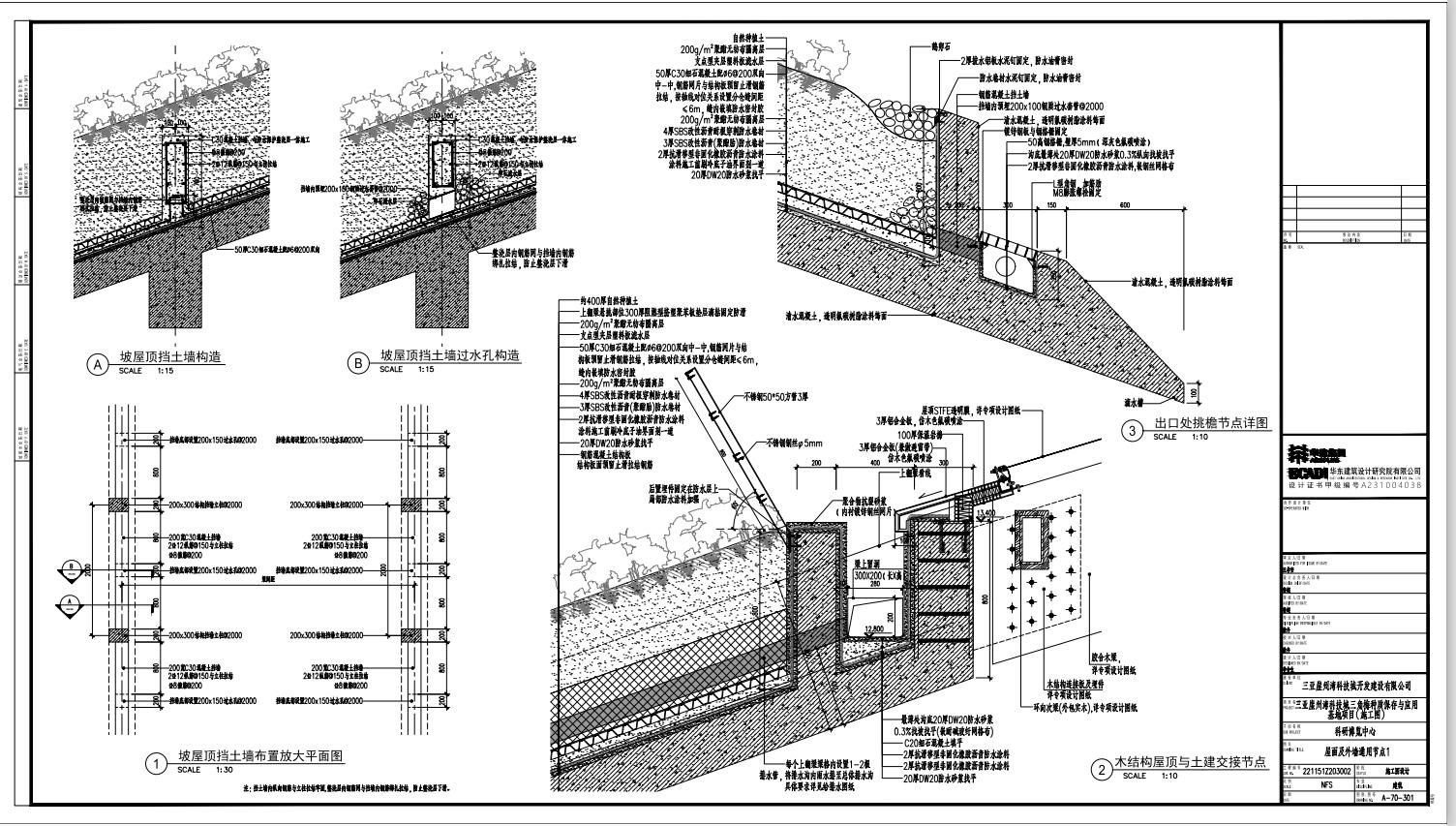

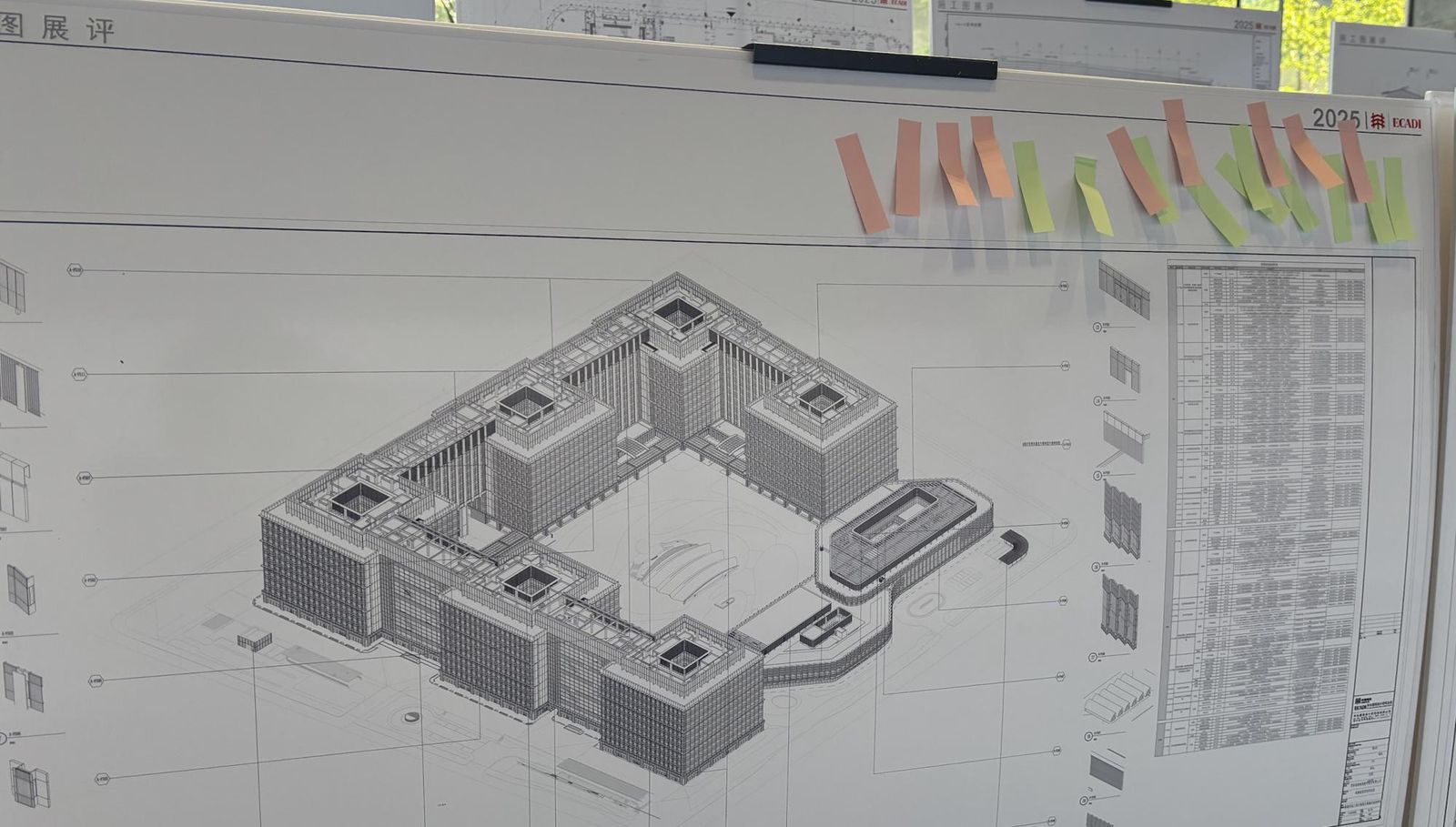

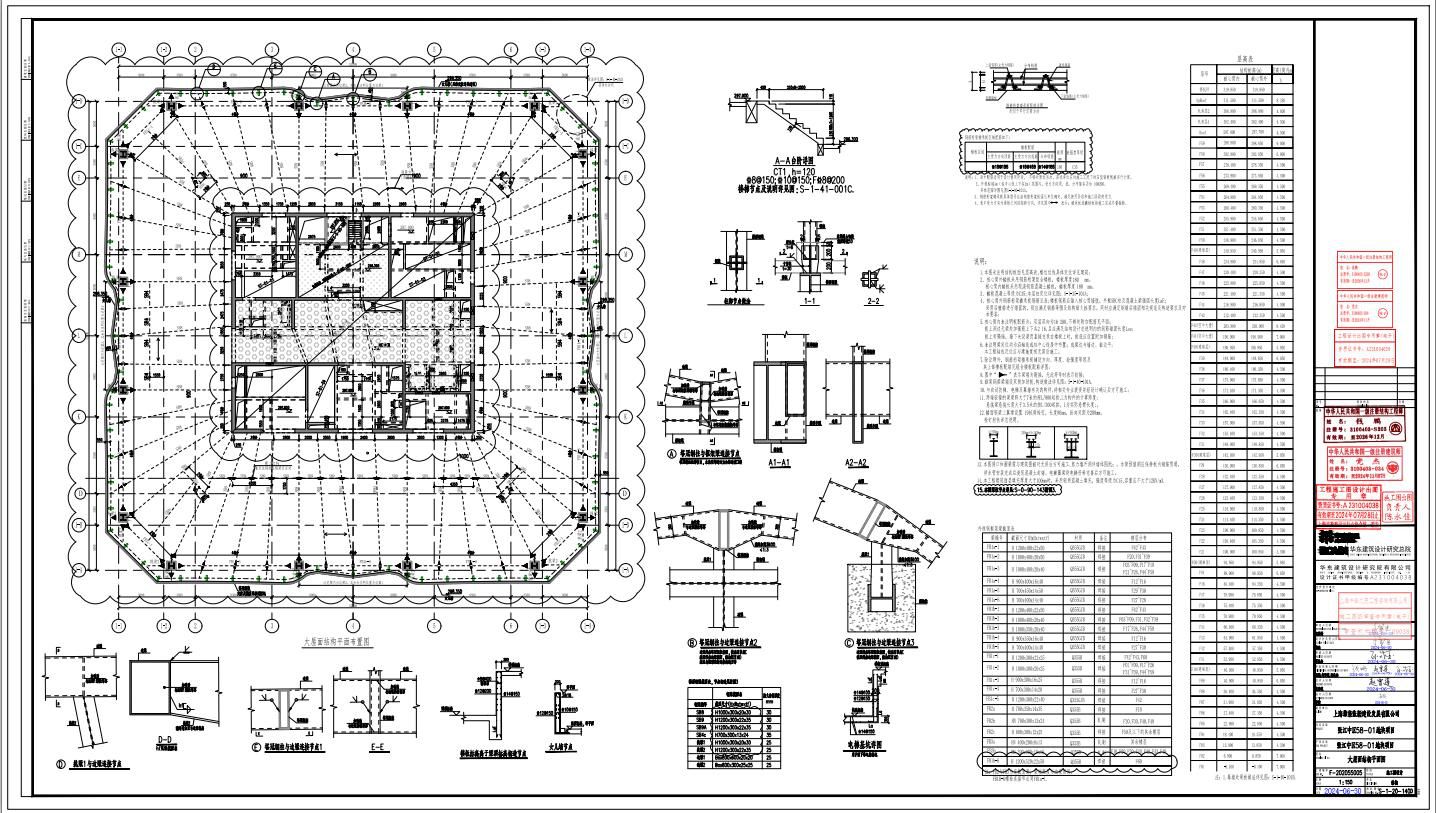

📎 本节原文图版（42 张，点击全屏看图）

施工图怎么起手？

起手提问与回答（按回答人数最多至最少排序）

提问：中等规模项目的方案或初步设计后，怎样较好开展施工图设计？

1. 方案的技术合理性、合规性；
2. 设计依据的复核；
3. 施工图计划的安排；
4. 防火设计；
5. 专项设计；
6. 分工与协作、设计标准【包括图面设计】。

方法来源：对多位建筑师的访谈

• 年轻的在读建筑师（实习建筑师）；
• 工作 9 年的原创建筑师；
• 工作 10+ 年的建筑设计人【施工图设计 6~7 年＋4 年项目管理】；
• 工作 10++ 年的新进建筑专业负责人；
• 工作 10++ 年的资深建筑专业负责人【获奖作品】；
• 工作 20+ 年的资深建筑专业负责人、设总。

谋篇三原则（建筑专业技术原则）

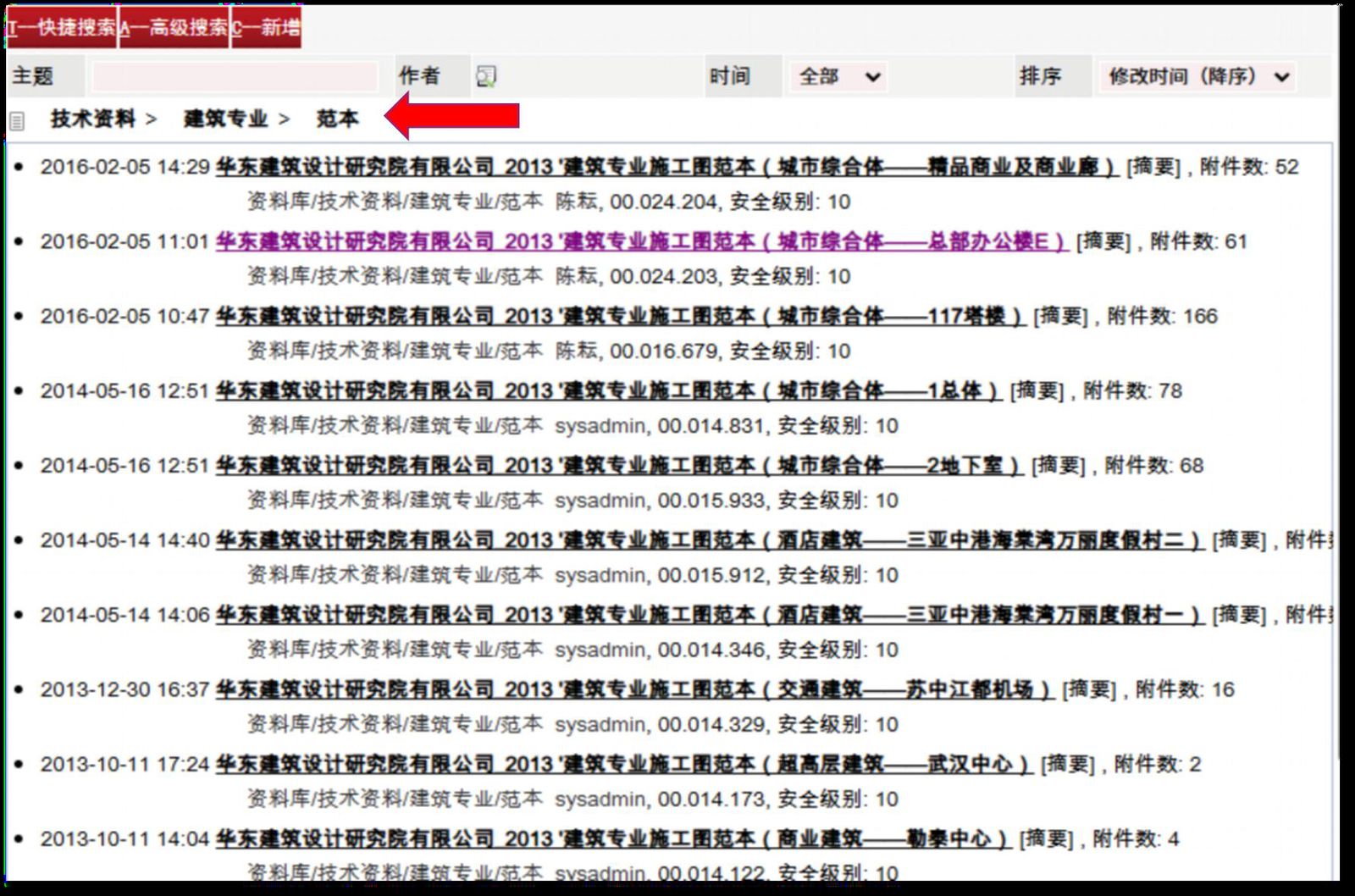

1. 一个指令从头到尾——建筑专业技术标准确定【基于项目的】；
2. 技术逻辑 VS 制图逻辑——完整、自洽【贯彻至施工全过程】；
3. 项目的特色 VS 建筑制图分工——按规模项目分工协作【基于建筑师团队的】。

📎 本节原文图版（11 张，点击全屏看图）

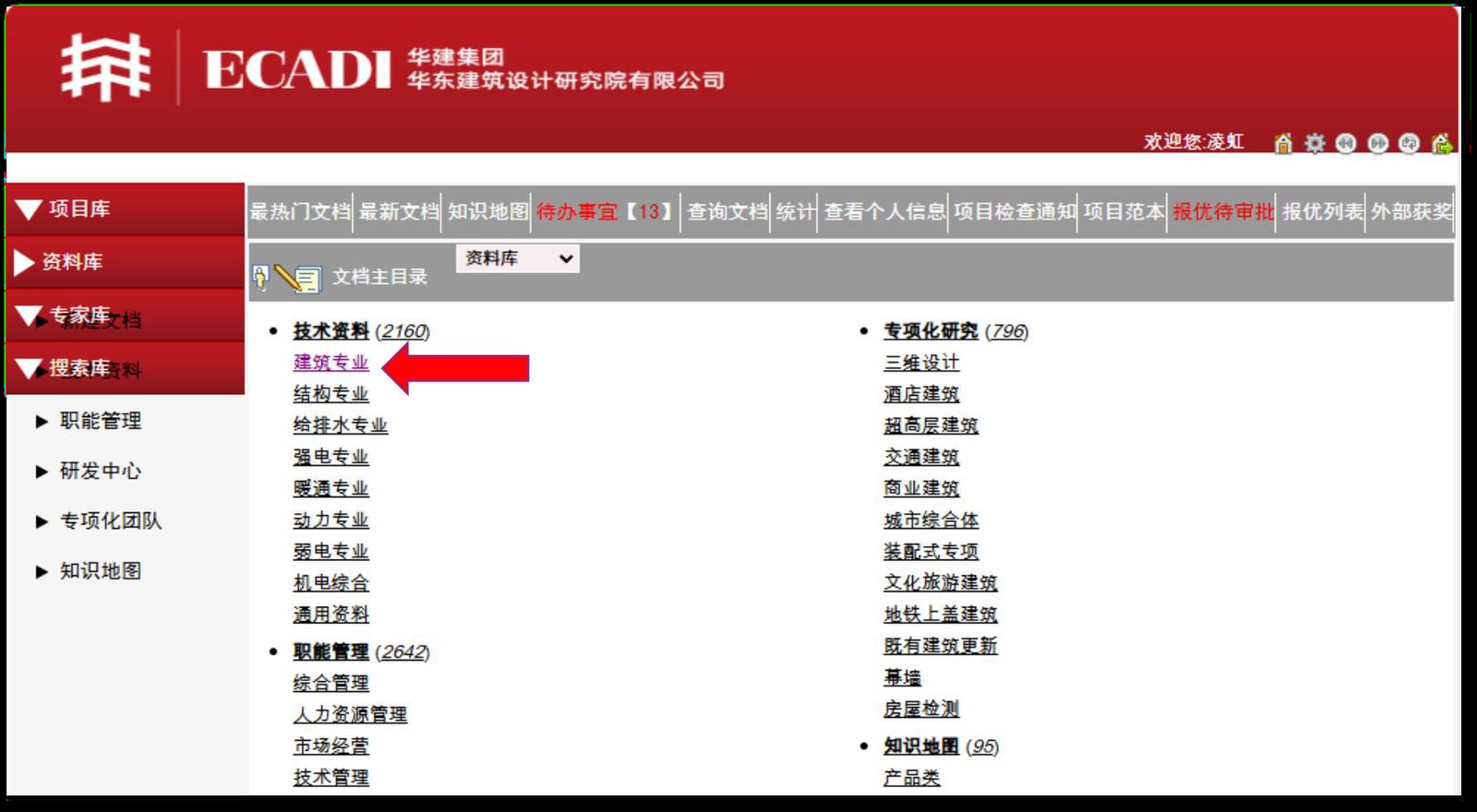

规范专项怎么整理？

8 类规范专项分工清单

📎 本节原文图版（1 张，点击全屏看图）

轴网与编号怎么定？

轴网＆编号：整套施工图的基准

• 时间上贯穿试桩 → 全面开工 → 竣工全过程；
• 空间上贯通建筑总图、平面、立面、剖面 → 各专业图纸。

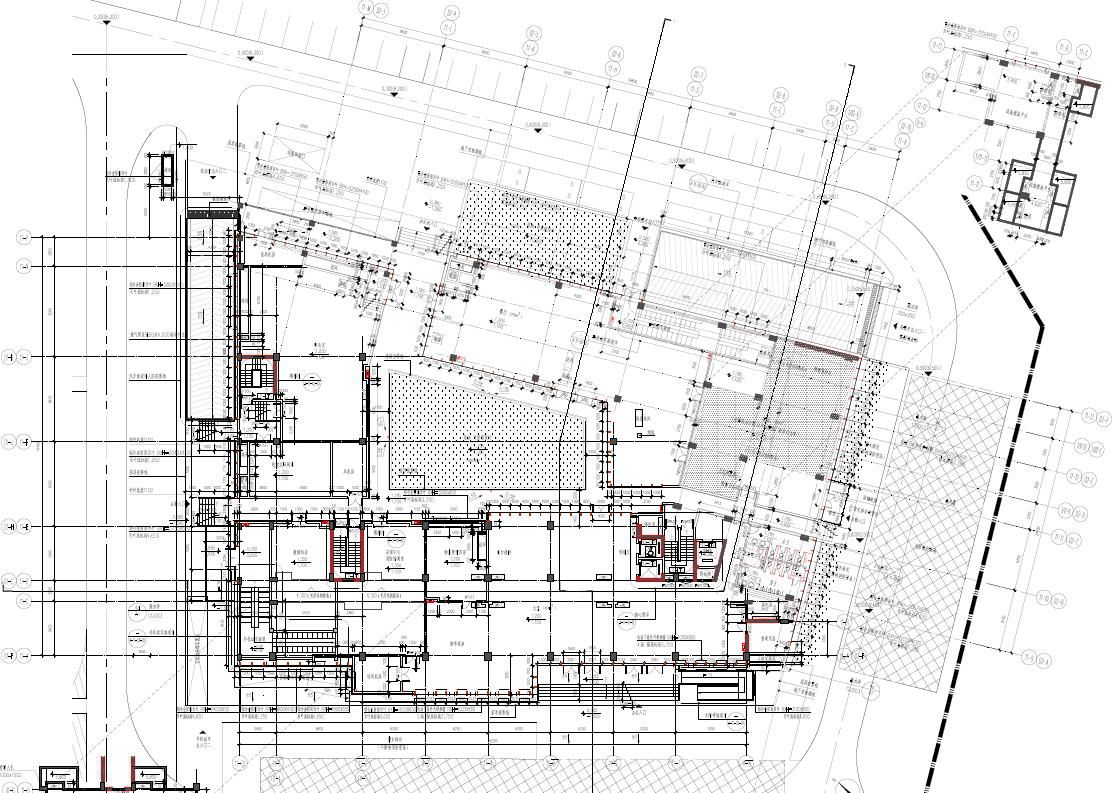

案例：以道路轴网定全局

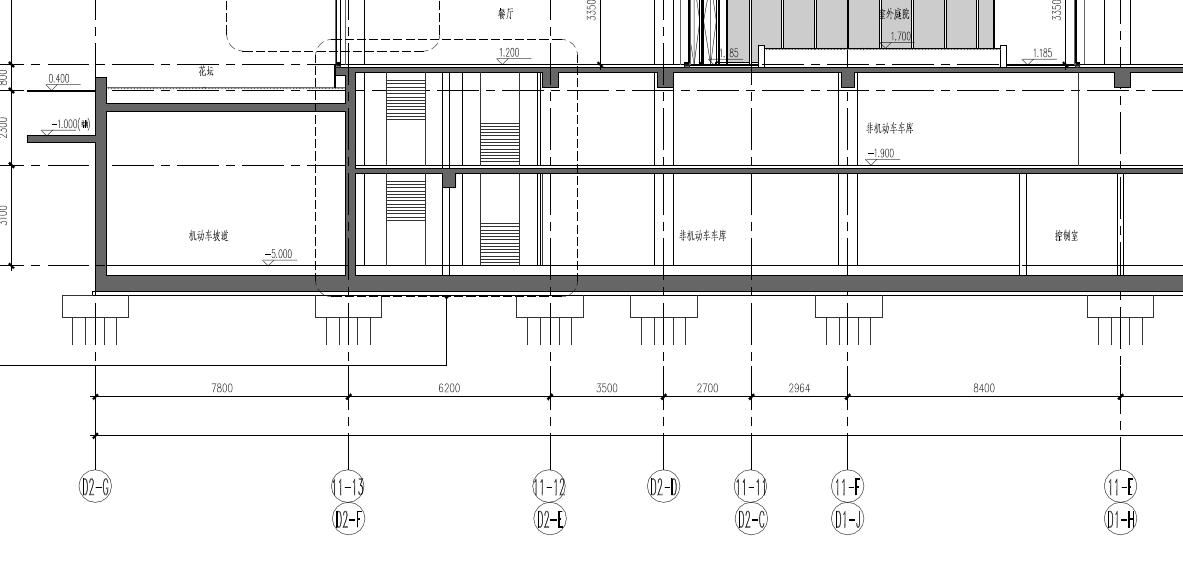

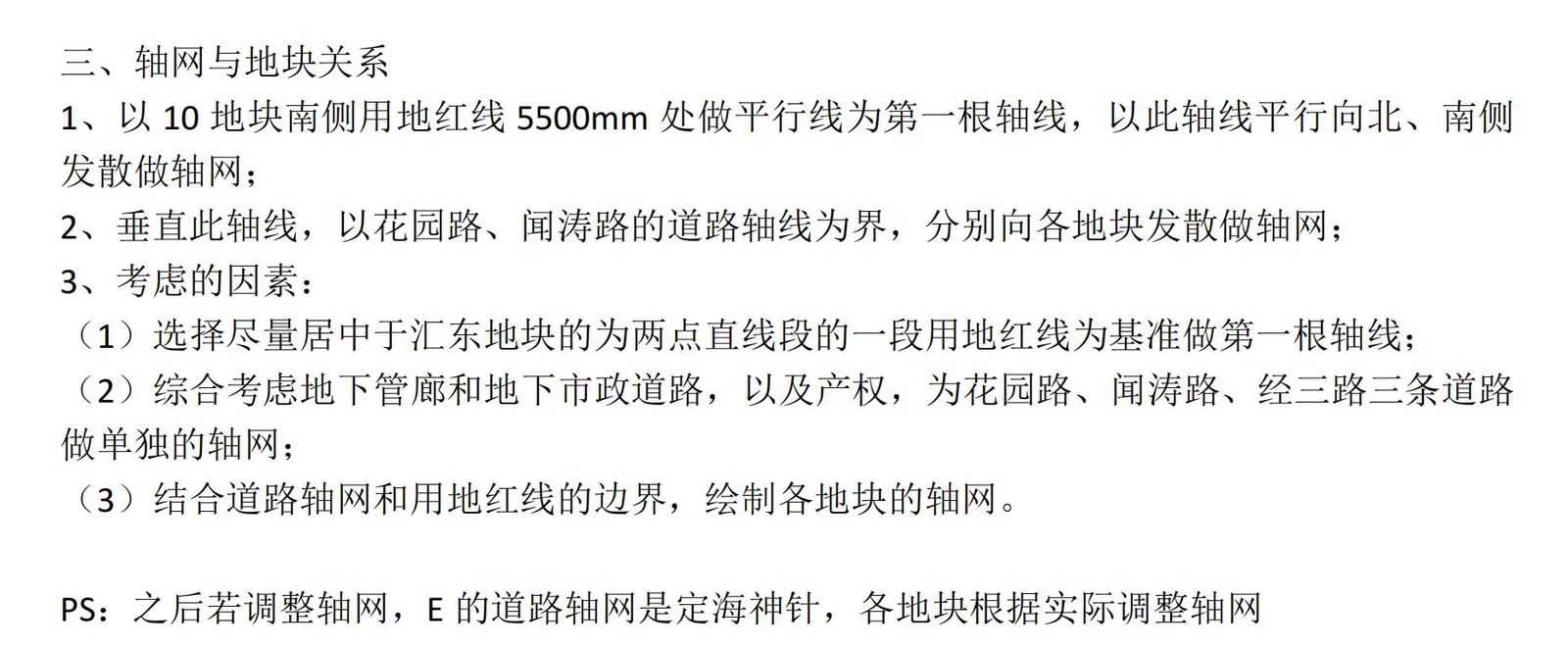

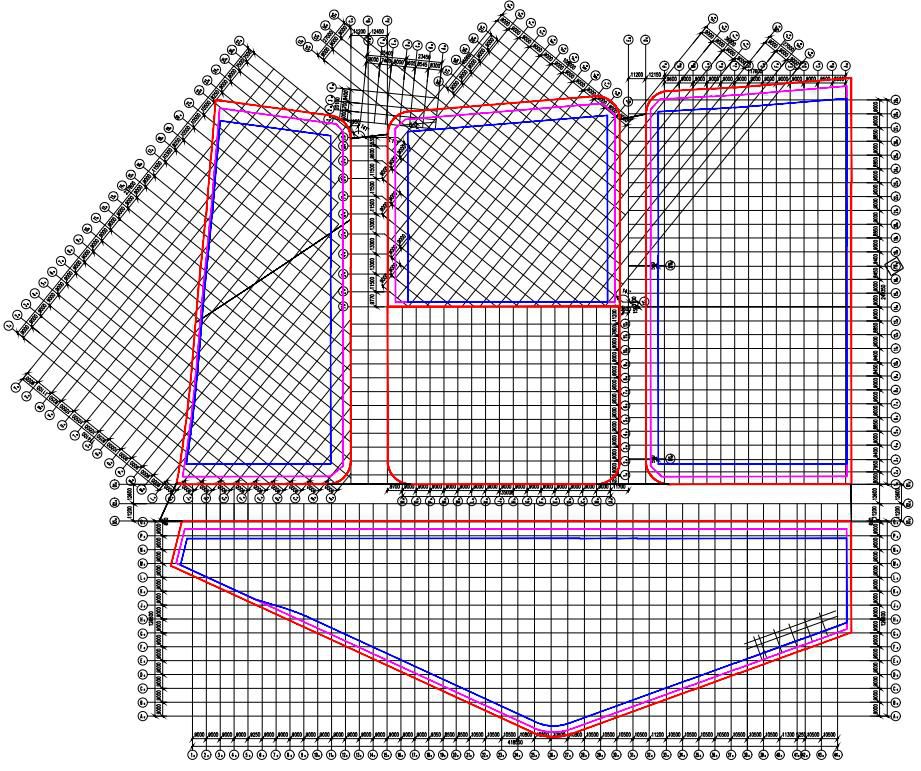

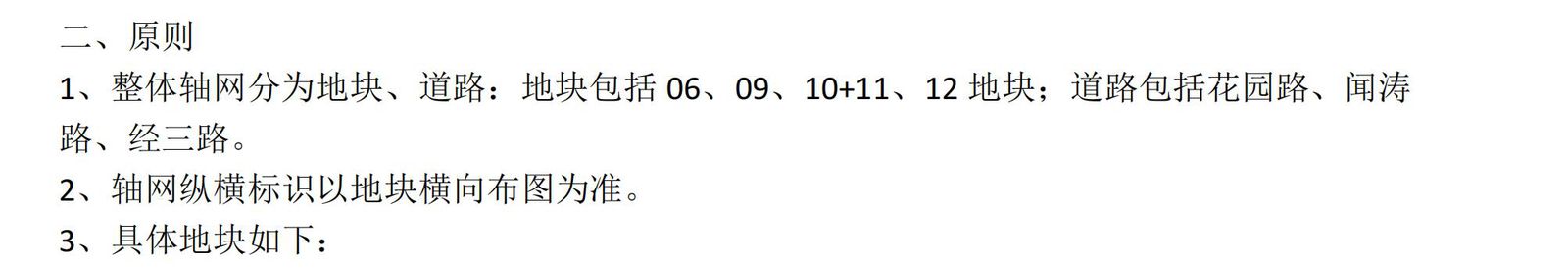

• 以 10 地块南侧用地红线 5500mm 处做平行线为第一根轴线，平行向北、南侧发散做轴网；
• 垂直此轴线，以花园路、闻涛路的道路轴线为界，分别向各地块发散做轴网。

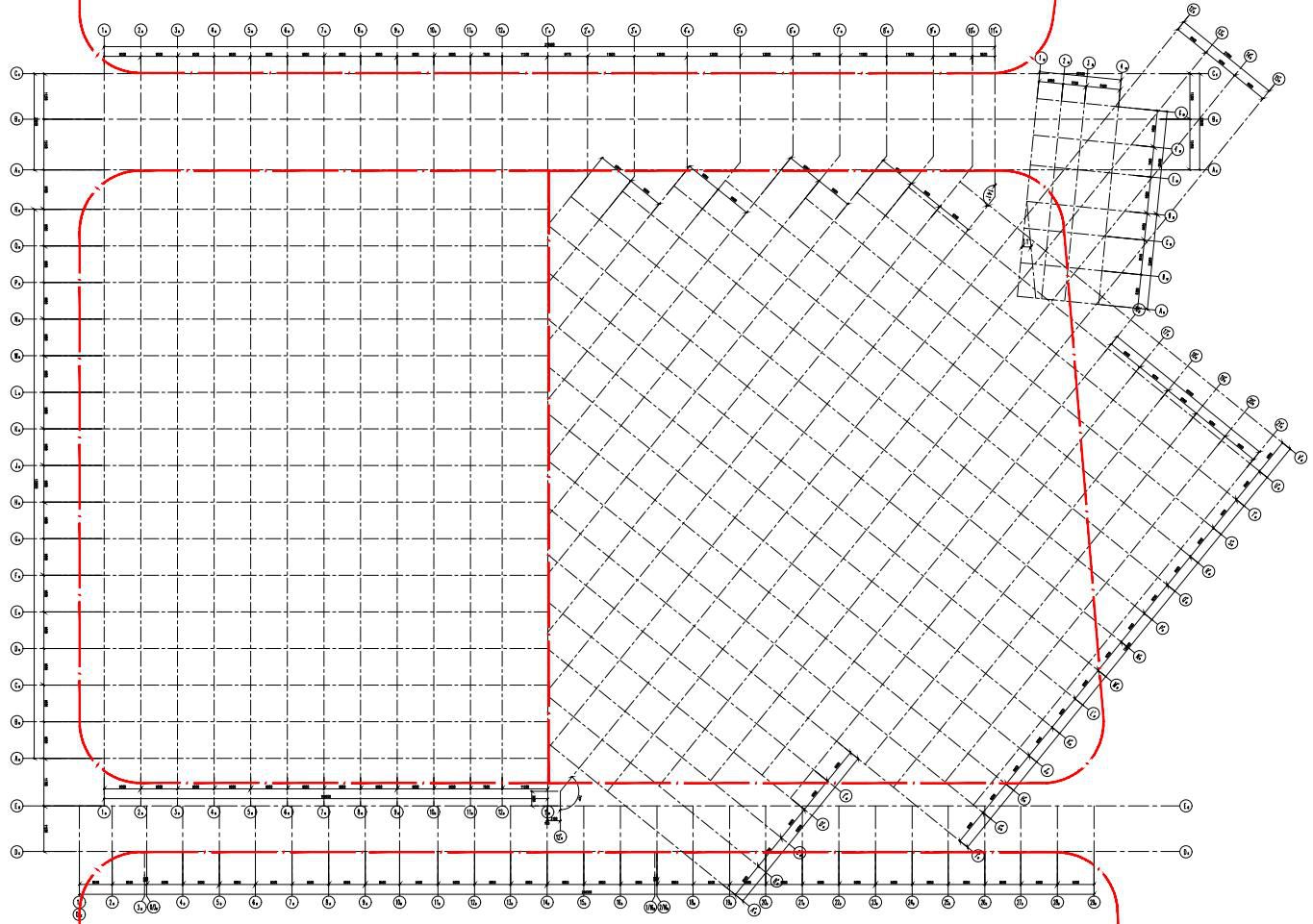

常规轴网编号方式

• 由 2 套成角度的轴网组成，可用字母或符号区分。

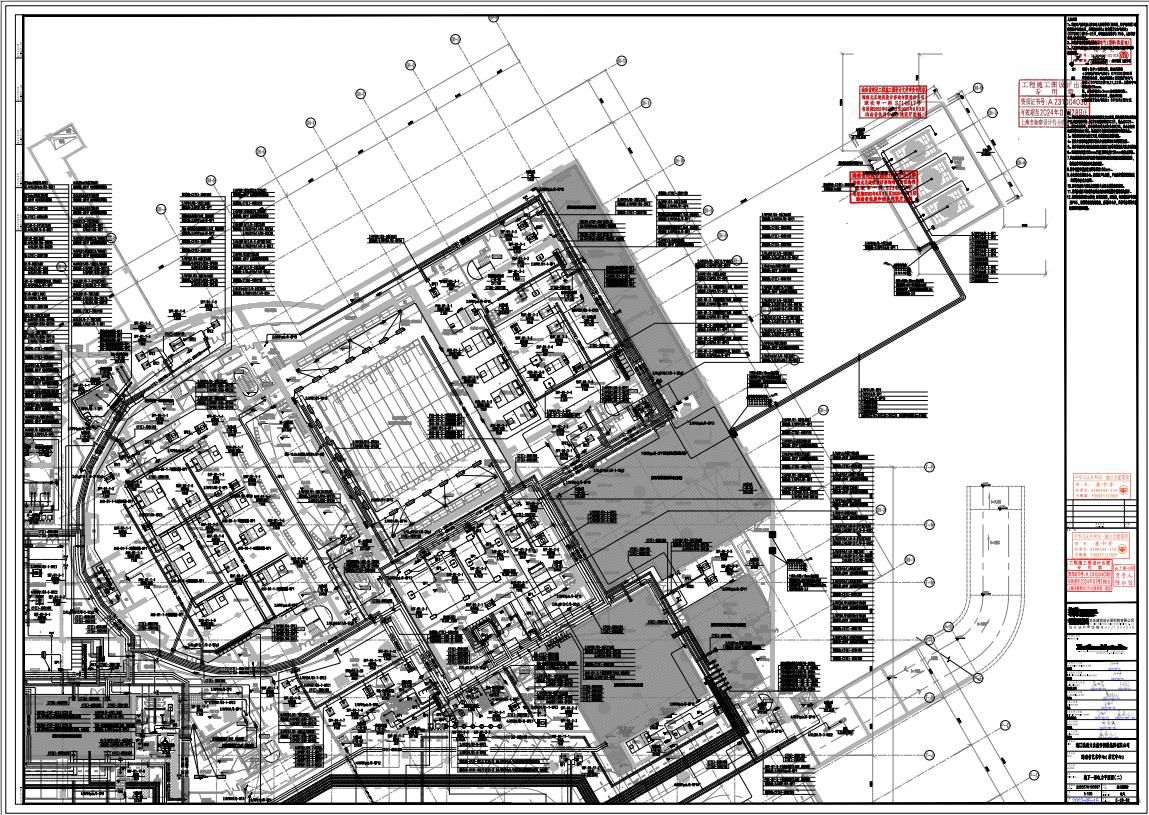

案例：海南省艺术中心（演艺中心）

• 由 3 套成角度的轴网组成，可用字母或符号区分：C-1 / C-A、T-1 / T-A、OH-1 / OH-A 系列。

表达原则三条

1. 图面简洁；
2. 信息不重复；
3. 整套一致。

轴网编号清晰、简洁；立面、剖面的编号需要与平面对应，避免混乱。

📎 本节原文图版（7 张，点击全屏看图）

哪些技术数字要提前敲定？

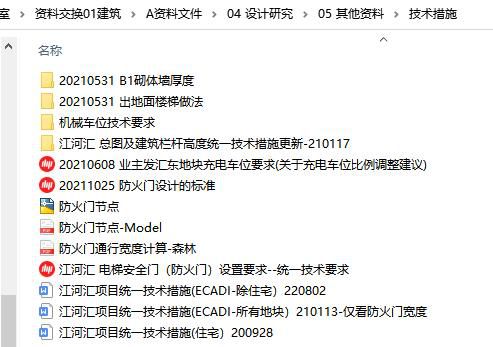

10 项统一标准清单

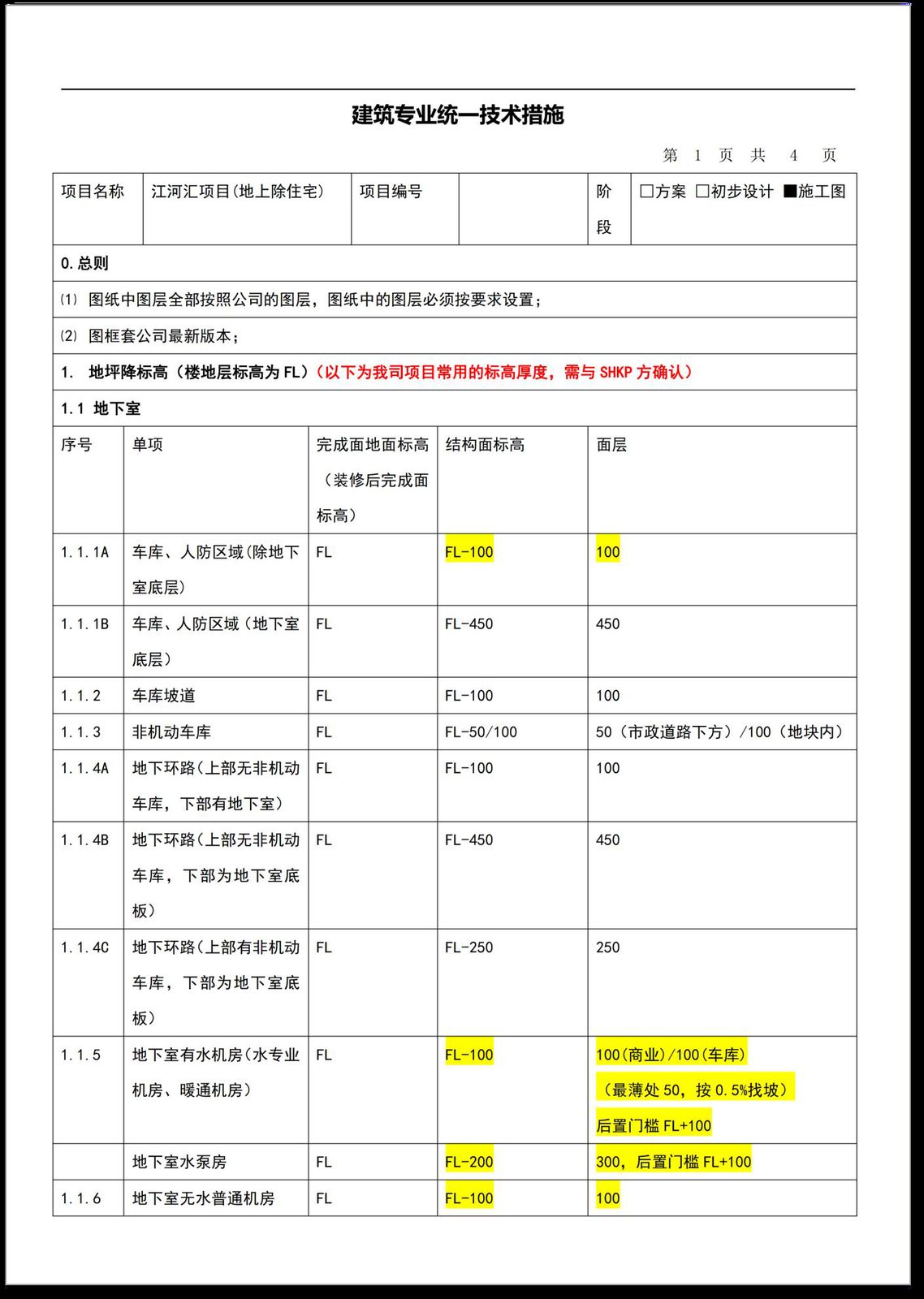

1. 地坪降标高（楼地层标高为 FL）；

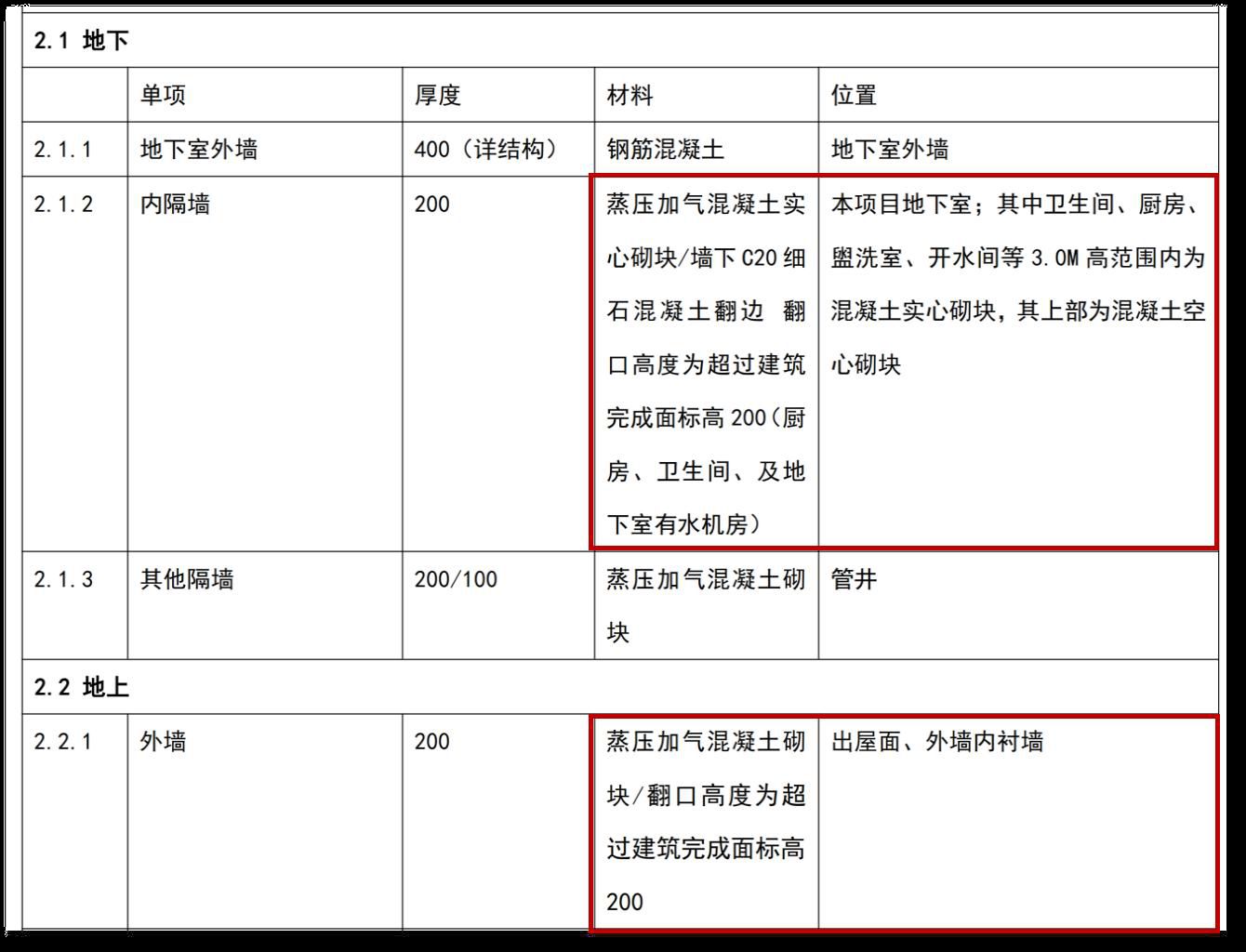

2. 墙体厚度（mm）；
3. 门窗洞口尺寸（mm）；
4. 地下室顶板降板（mm）；
5. 屋顶降板（mm）；
6. 室内净高控制（mm）；

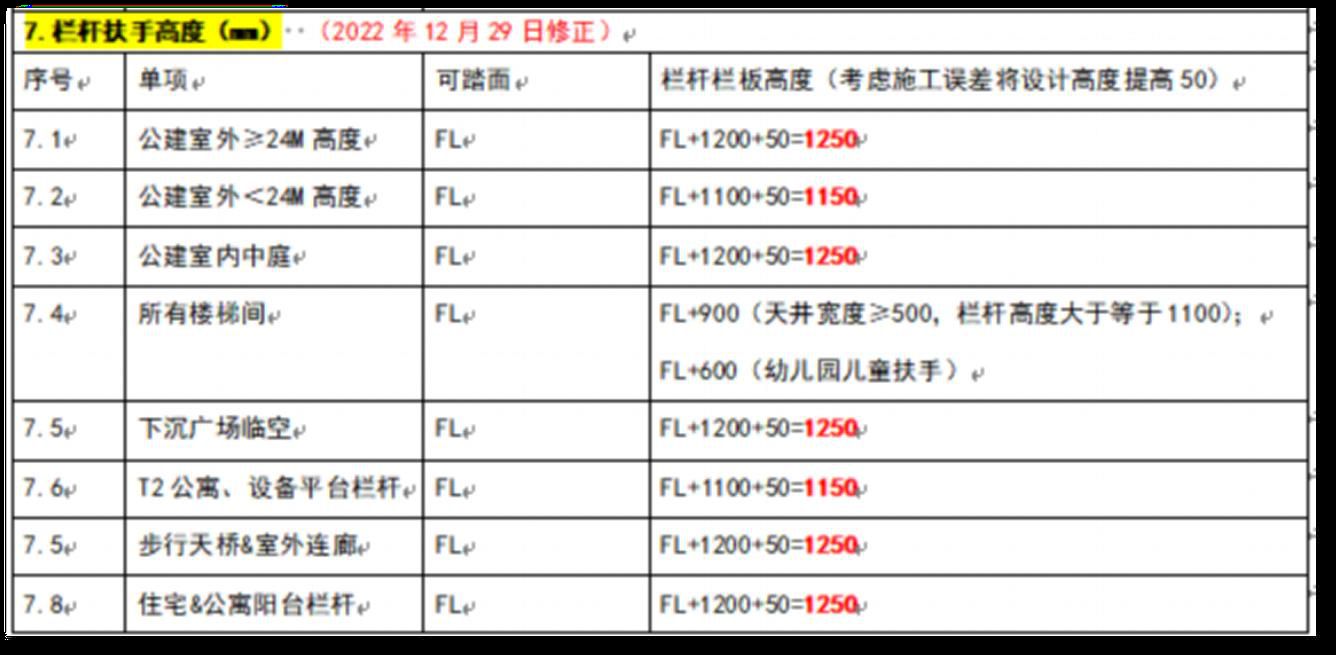

7. 栏杆扶手高度（mm）【2022 年 12 月 29 日修正】；
8. 门窗/隔断编号规则；
9. 围护结构构造；
10. 室外景观相关。

原图注记（照录）：300，后置门槛 FL+100；（最薄处 50，按 0.5% 找坡）后置门槛 FL+100。

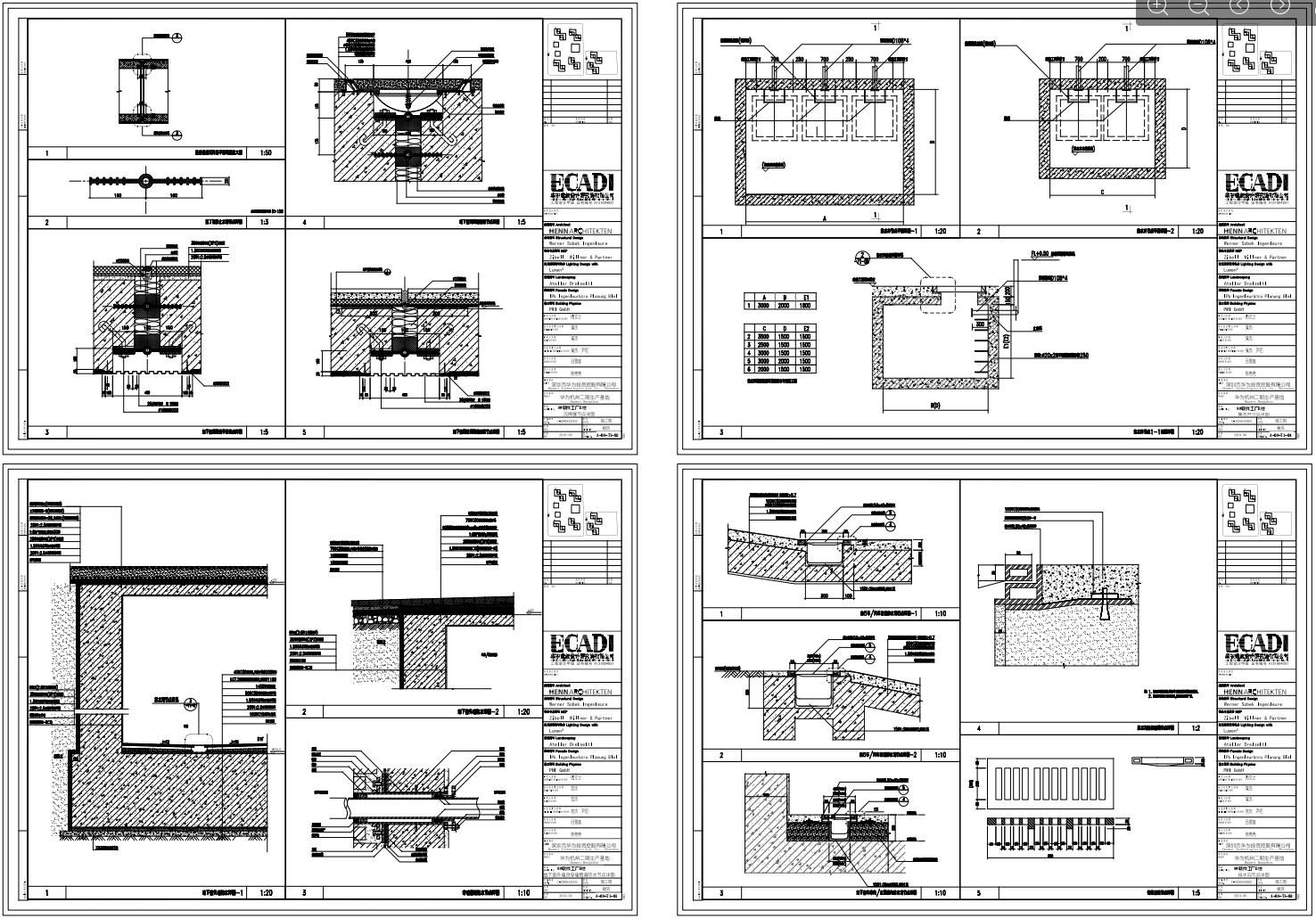

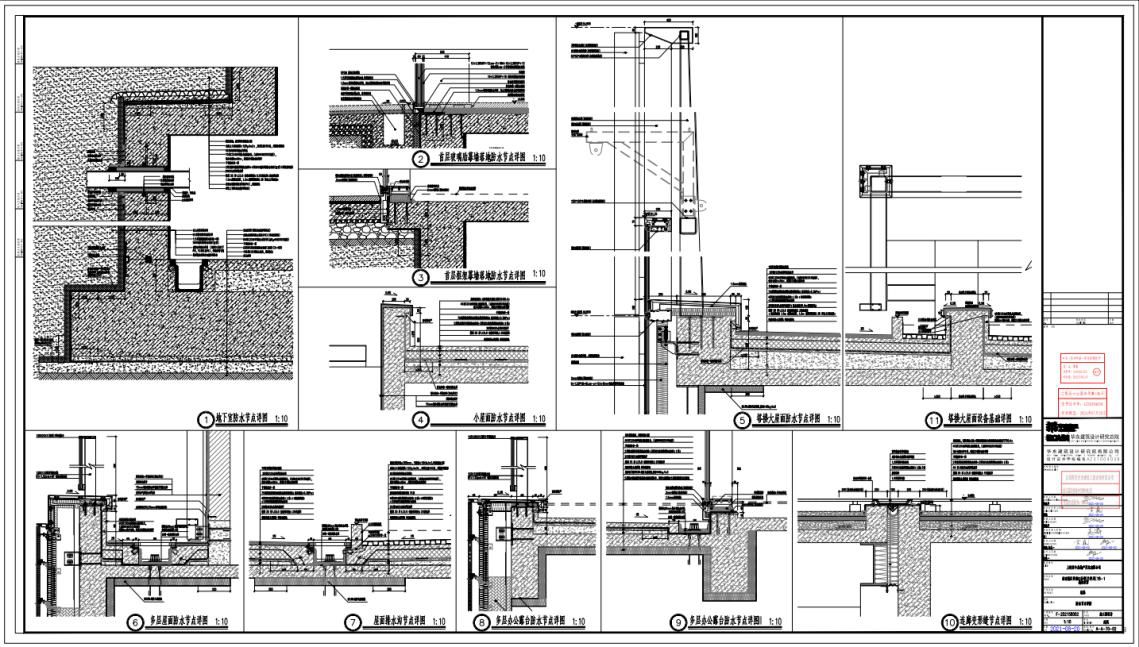

构造细节（统一做法）

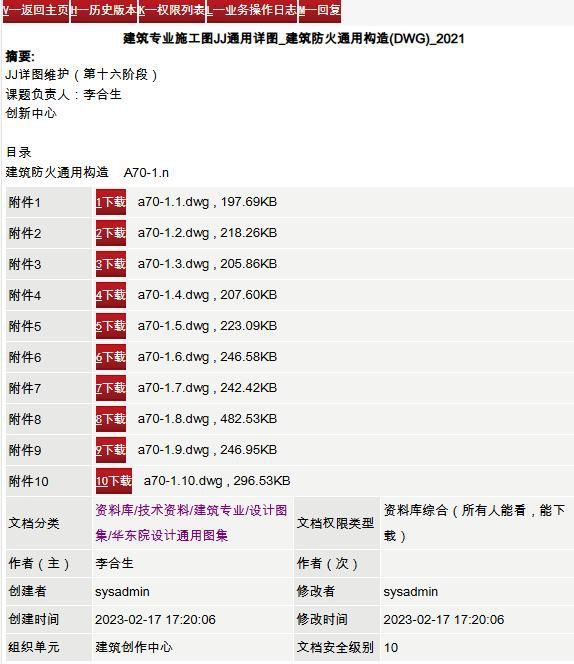

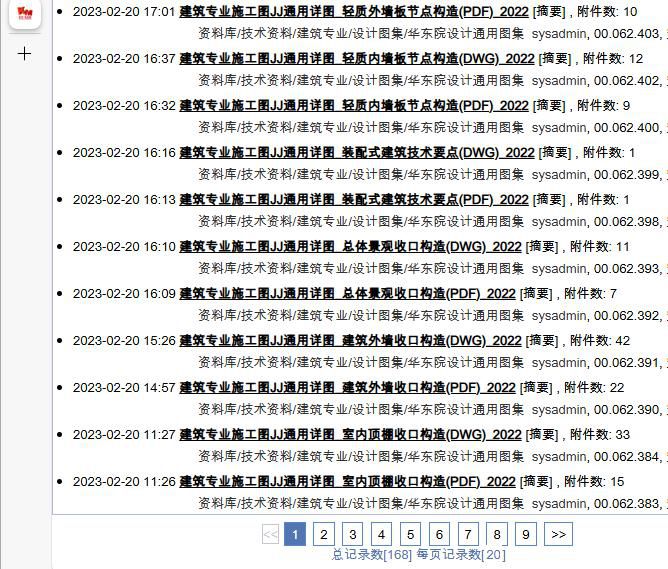

节点库

📎 本节原文图版（8 张，点击全屏看图）

整套图的表达流程怎么安排？

二、布局：整套施工图表达标准事先敲定

1. 启动（建筑专业的图面设计）：提资【结构、机电、专项的底图】；
2. 过程控制：渐进明细落实技术设计内容——FR 轴网 → 建筑提资【平、立、剖】→ 详图提资；落实各专业技术设计内容；各专业互提资料、全过程拍图；
3. 收尾（龙头专业的整体复盘）。

三、供图对象关注要点

• 合作的技术团队（结构、机电、专项设计的底图）——平面图干净、不宜布置放大详图或节点图；
• 经济师＆建设单位——各类型信息完整准确、表达逻辑清晰、无矛盾内容；
• 各施工方——各类型信息完整准确、表达逻辑清晰、无矛盾内容＆工序操作方便。

四、图纸表达原则

1. 统一原则：各类图素、表达逻辑，整套图纸统一；
2. 最少原则：线型、比例等一张图最少；编码、索引等整套图纸不重复；表达内容不必要＆不重复不画；
3. 工整对位；
4. 完整正确：必要信息不遗漏、引用信息核对准。

图面设计有哪些硬标准？

一、文字＆图纸名称

• 仿宋体宽高比 0.7（仿宋体 / Roman）；

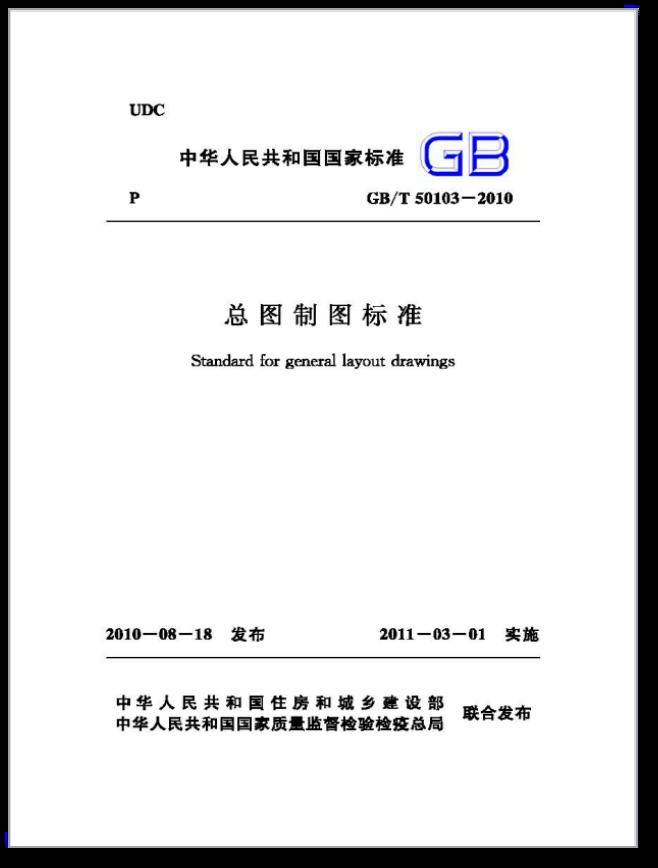

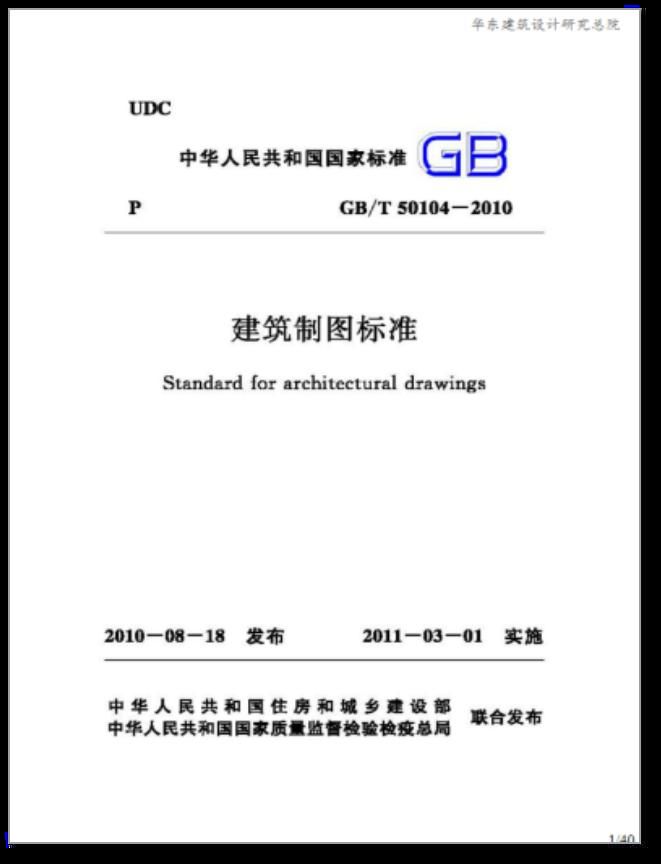

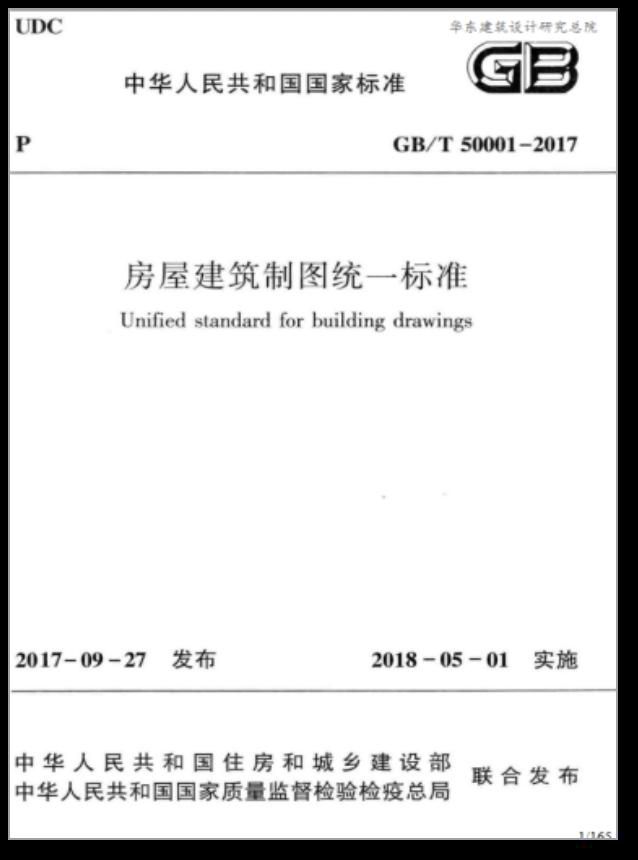

• 依据：《房屋建筑制图统一标准》GB/T 50001-2017、《总图制图标准》GB/T 50103-2010；
• 统一原则：字体统一【ECADI 标准】。

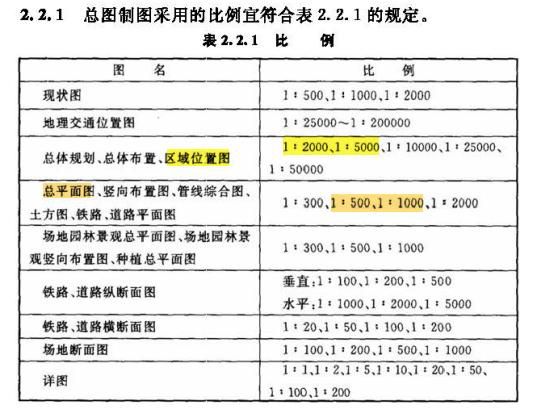

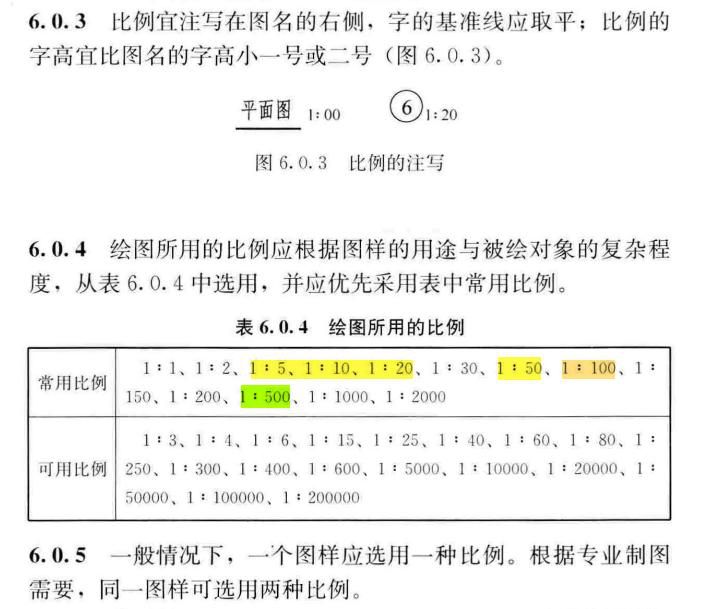

二、布图＆图纸比例

• 最少原则：比例控制——每张图纸少于 2 种比例【最少图纸量】。

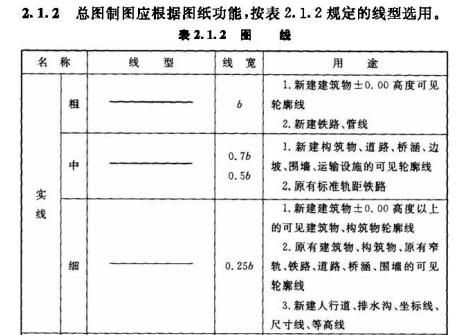

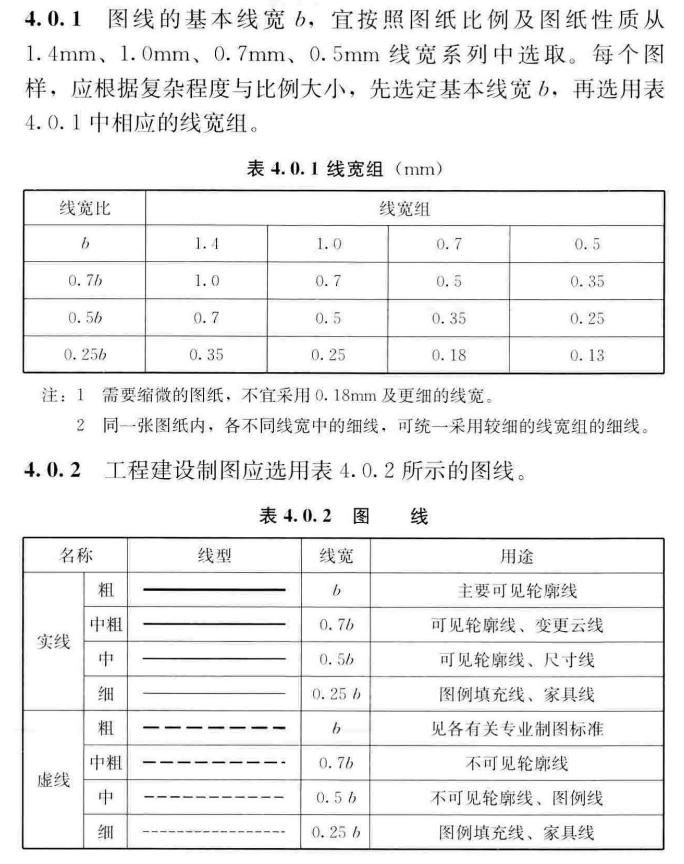

三、线【图线】

• 总图：线宽最多 3 种；其他：线宽最多 4 种【平立剖建议 3 种、详图可 4 种】；

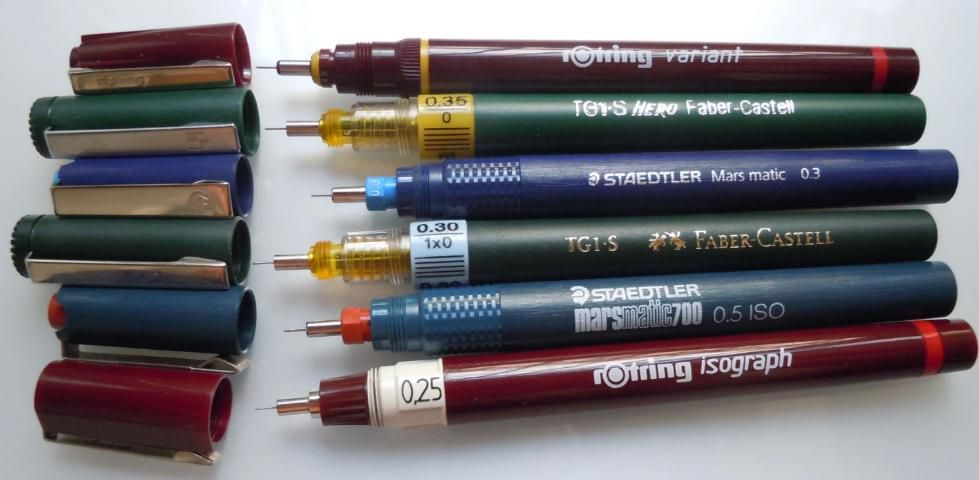

• 最少原则：线条宽度控制【Plot 笔宽控制】。

四、图例【图案】＆淡显

• 最少＆一致原则：标准图例、整图比例适当并一致（整套图纸按分类采用统一的汇总图例）；
• 淡显：一种为佳（除防火分区外）。

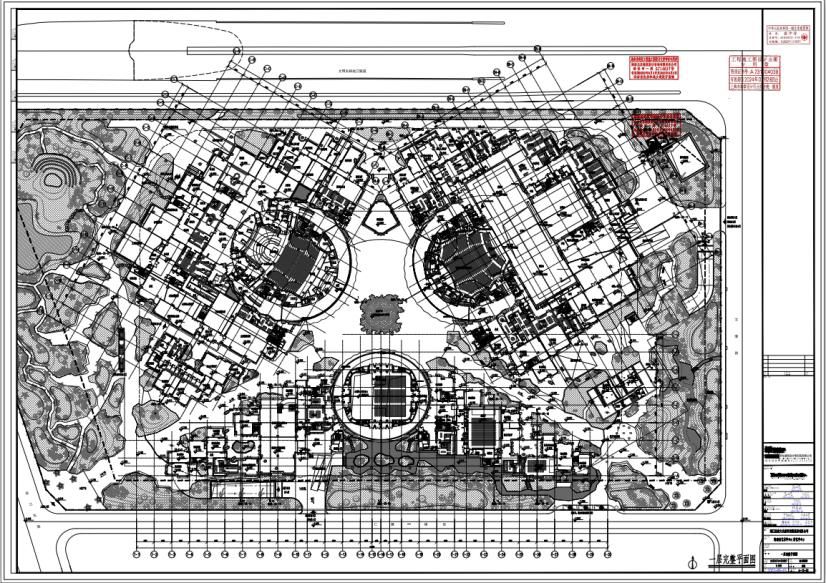

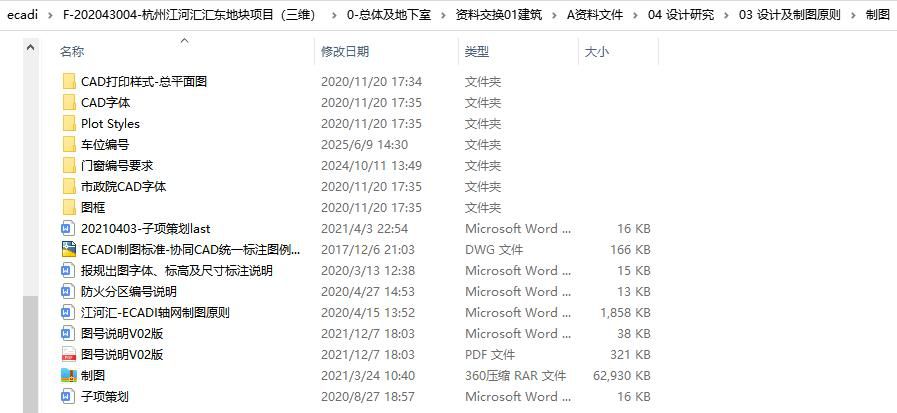

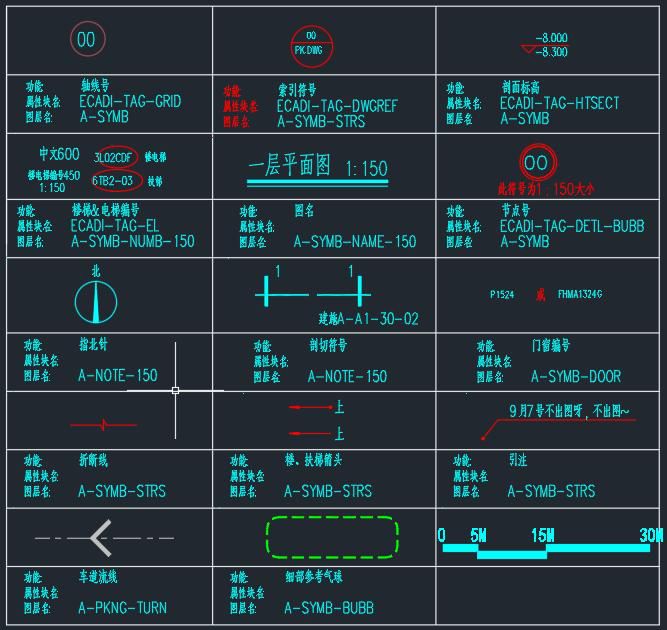

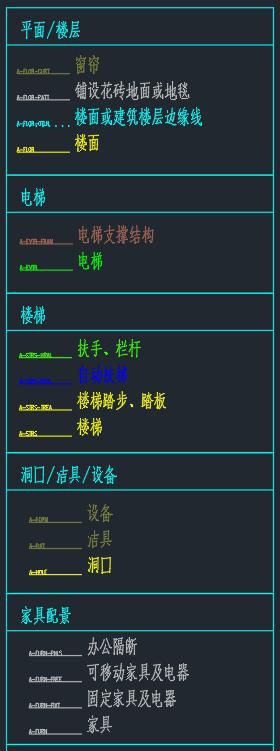

五、出图逻辑（原文第 34 页）

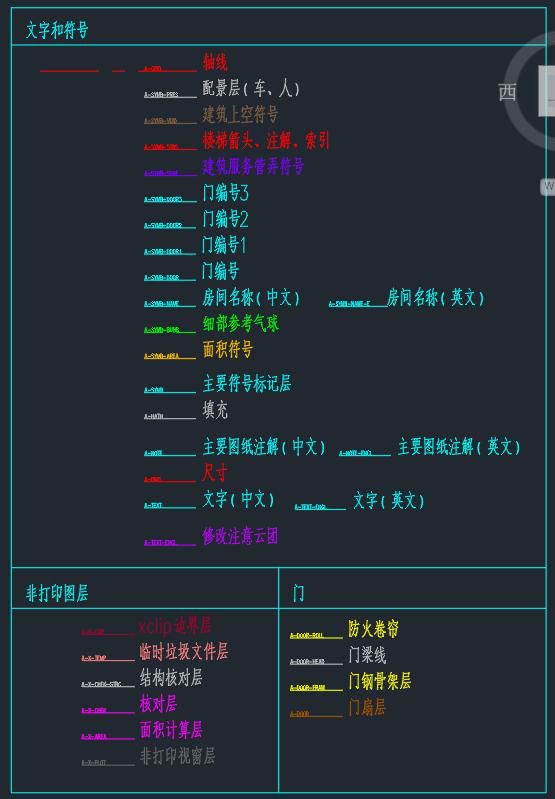

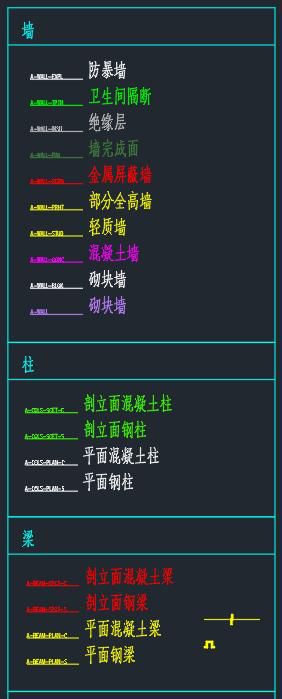

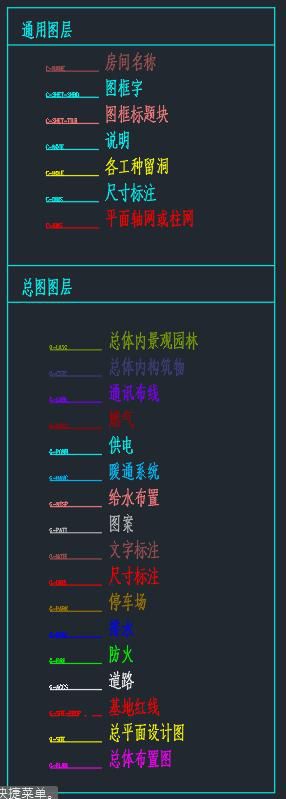

• 按 ECADI 协同设计要求——建筑专业的图层要求【CAD 图示】与建筑专业的打印样式。

📎 本节原文图版（7 张，点击全屏看图）

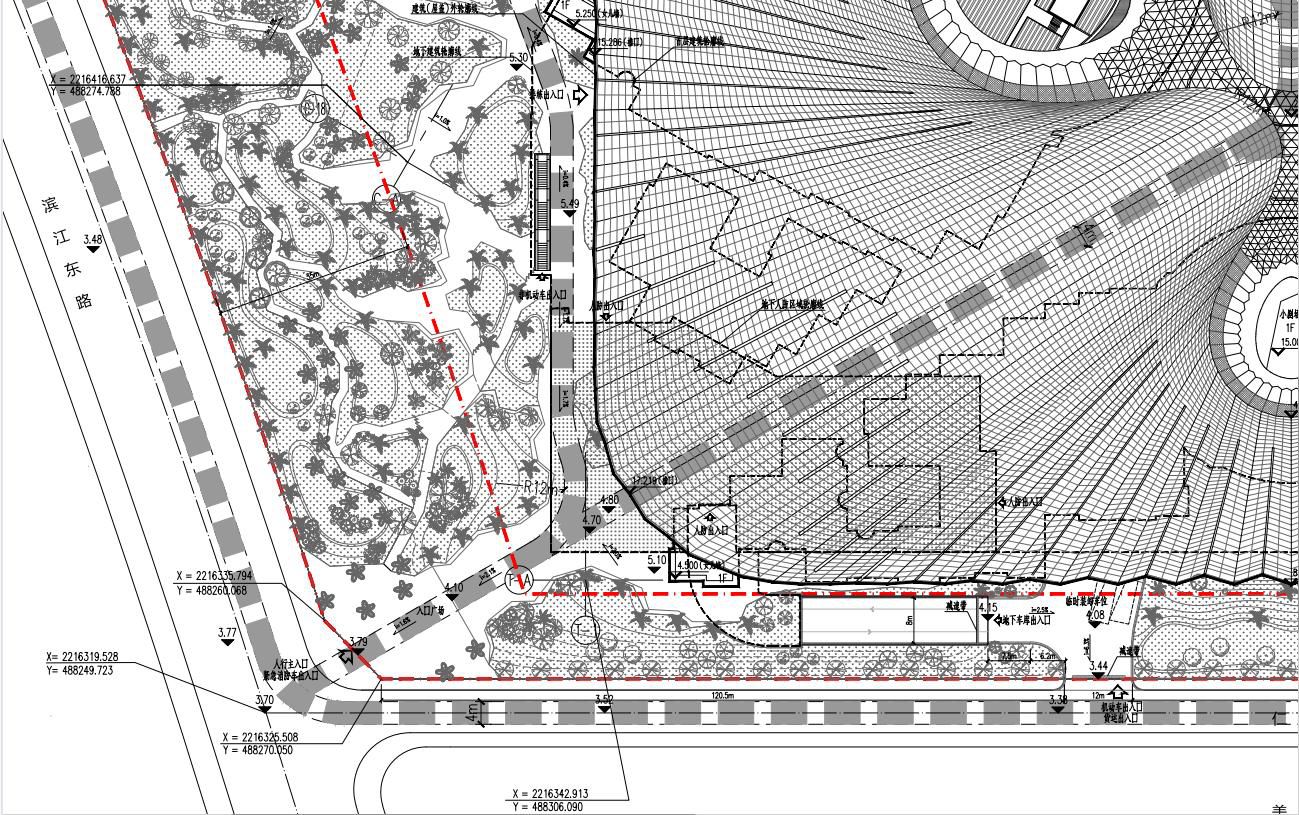

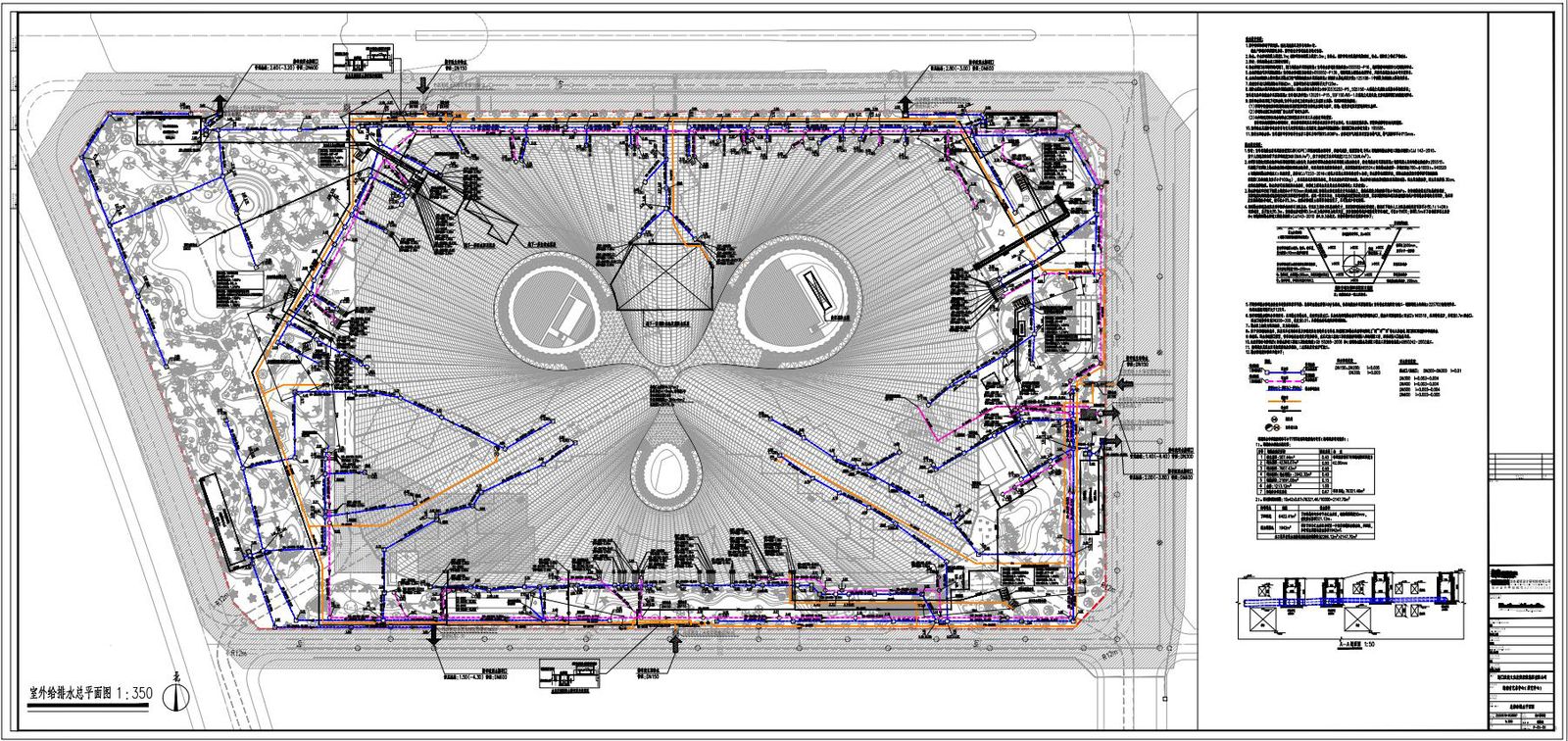

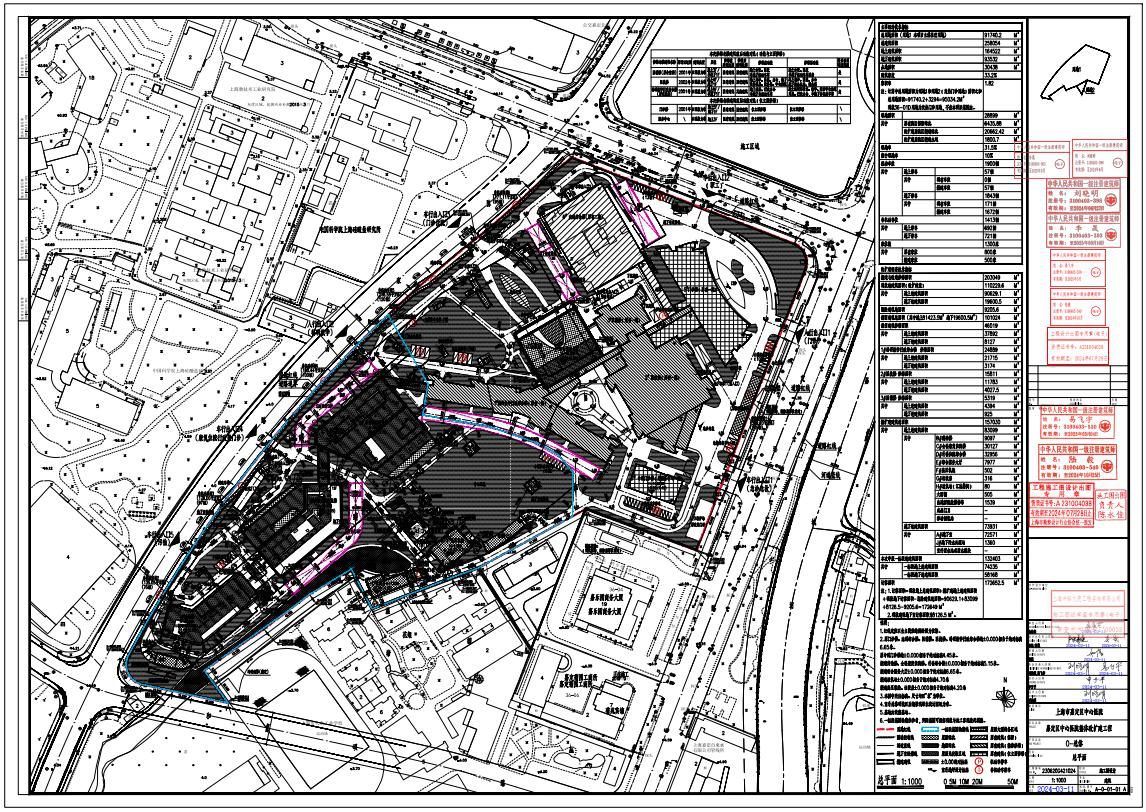

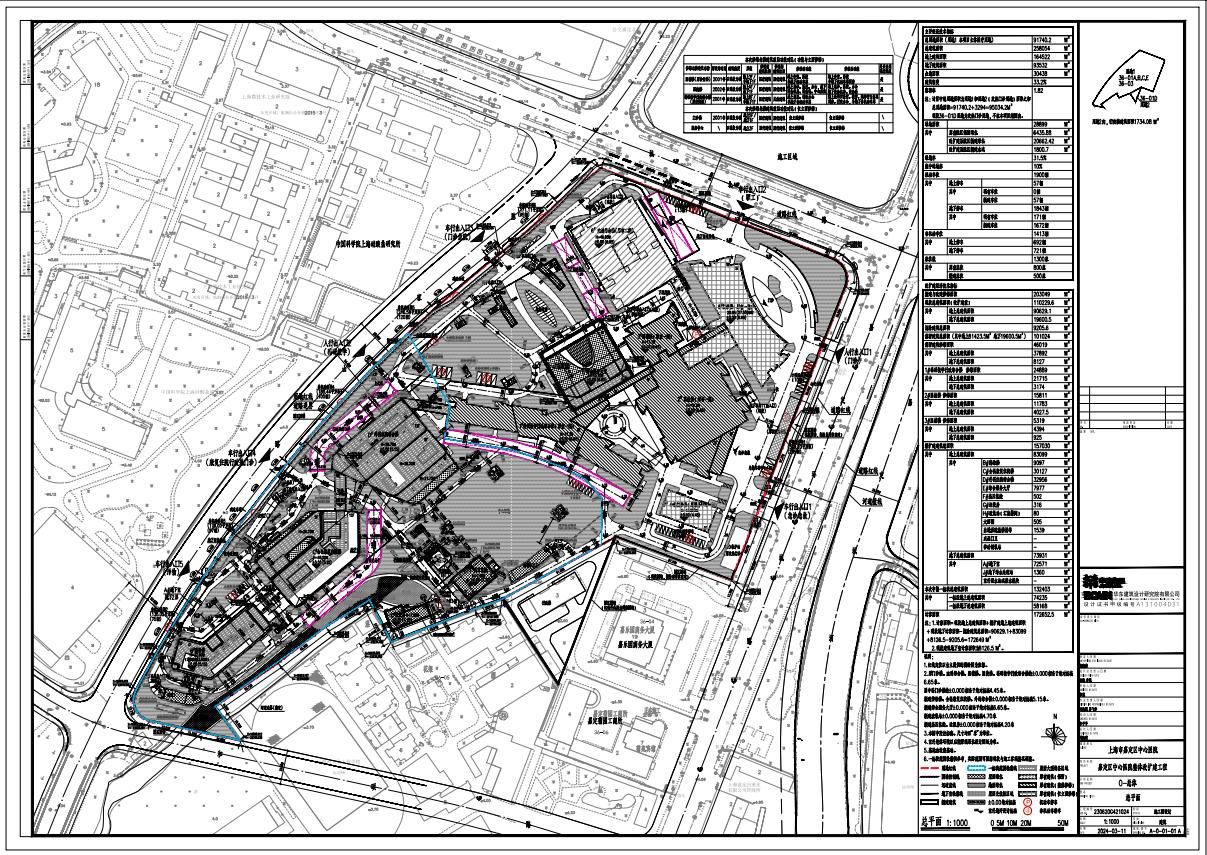

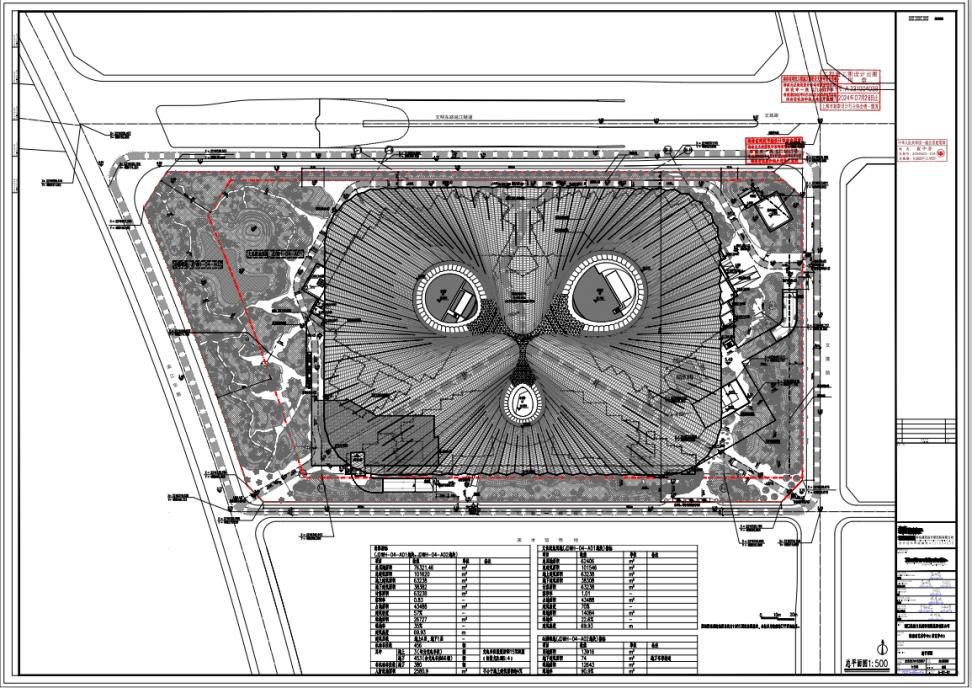

总平面图和竖向图要画什么？

一、总平面图要点（9 条）

1. 保留的地形和地物；
2. 测量坐标网、坐标值；
3. 场地四界的测量坐标（或定位尺寸），道路红线和建筑红线或用地界线的位置；
4. 场地四邻原有及规划道路的位置（主要坐标值或定位尺寸），以及主要建筑物和构筑物的位置、名称、层数；
5. 建筑物、构筑物（人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示）的名称或编号、层数、定位（坐标或相互关系尺寸）；
6. 广场、停车场、运动场地、道路、无障碍设施、排水沟、挡土墙、护坡的定位（坐标或相互关系）尺寸；
7. 指北针或风玫瑰图；
8. 建筑物、构筑物使用编号时，应列出"建筑物和构筑物名称编号表"；
9. 注明施工图设计的依据、尺寸单位、比例、坐标及高程系统（如为场地建筑坐标网时，应注明与测量坐标网的相互关系）补充图例等。

二、竖向布置图要点（9 条）

1. 场地测量坐标网、坐标值；
2. 场地四邻的道路、水面、地面的关键性标高；
3. 建筑物、构筑物名称或编号、室内外地面设计标高；
4. 广场、停车场、运动场地的设计标高；
5. 道路、排水沟的起点、变坡点、转折点和终点的设计标高（路面中心和排水沟顶及沟底）、纵坡度、纵坡距、关键性坐标，道路标明单面坡或双面坡，必要时标明道路平曲线及竖曲线要素；
6. 挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度；
7. 用坡向箭头表明地面坡向，当对场地平整要求严格或地形起伏较大时，可用设计等高线表示；
8. 指北针或风玫瑰图；
9. 注明尺寸单位、比例、补充图例等。

三、总图要点四条 + 十六字方针

• 设计指标、规划条件；
• 建筑轮廓、间距、退界；
• 建筑高度、场地标高；
• 道路系统、景观设计。

十六字：图面清晰 · 制图规范 · 表达直观 · 用笔克制

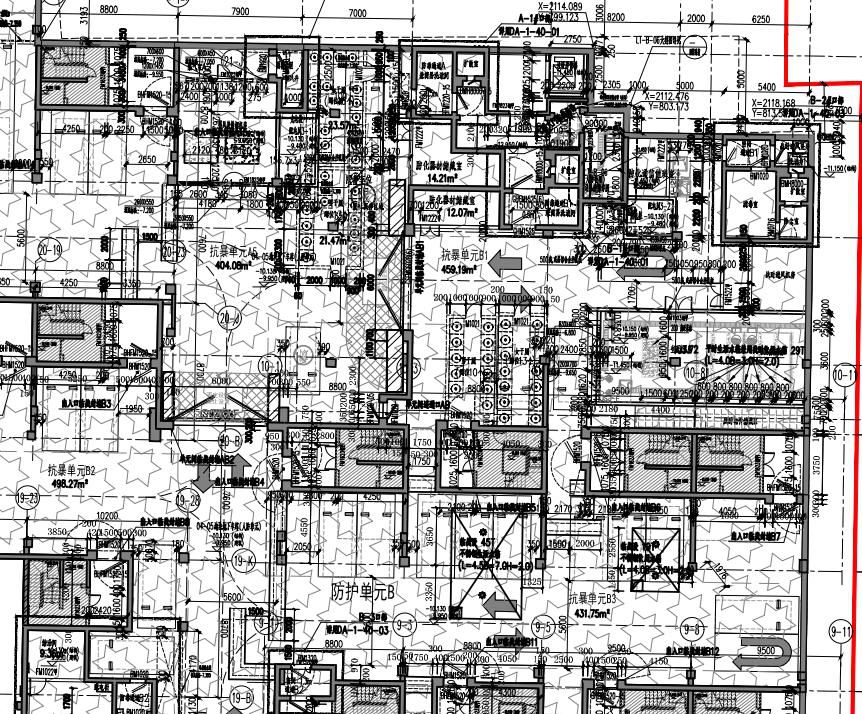

四、常见轮廓线与出入口（图面要素）

• 建筑首层轮廓线 / 地下人防区域轮廓线 / 地下建筑轮廓线 / 建筑（屋盖）外轮廓线
• 人防出入口 / 机动车出入口 / 货运出入口 / 人行主出入口
• 紧急消防车出入口 / 非机动车出入口 / 排练出入口
• 减速带 / 地下车库出入口

📎 本节原文图版（3 张，点击全屏看图）

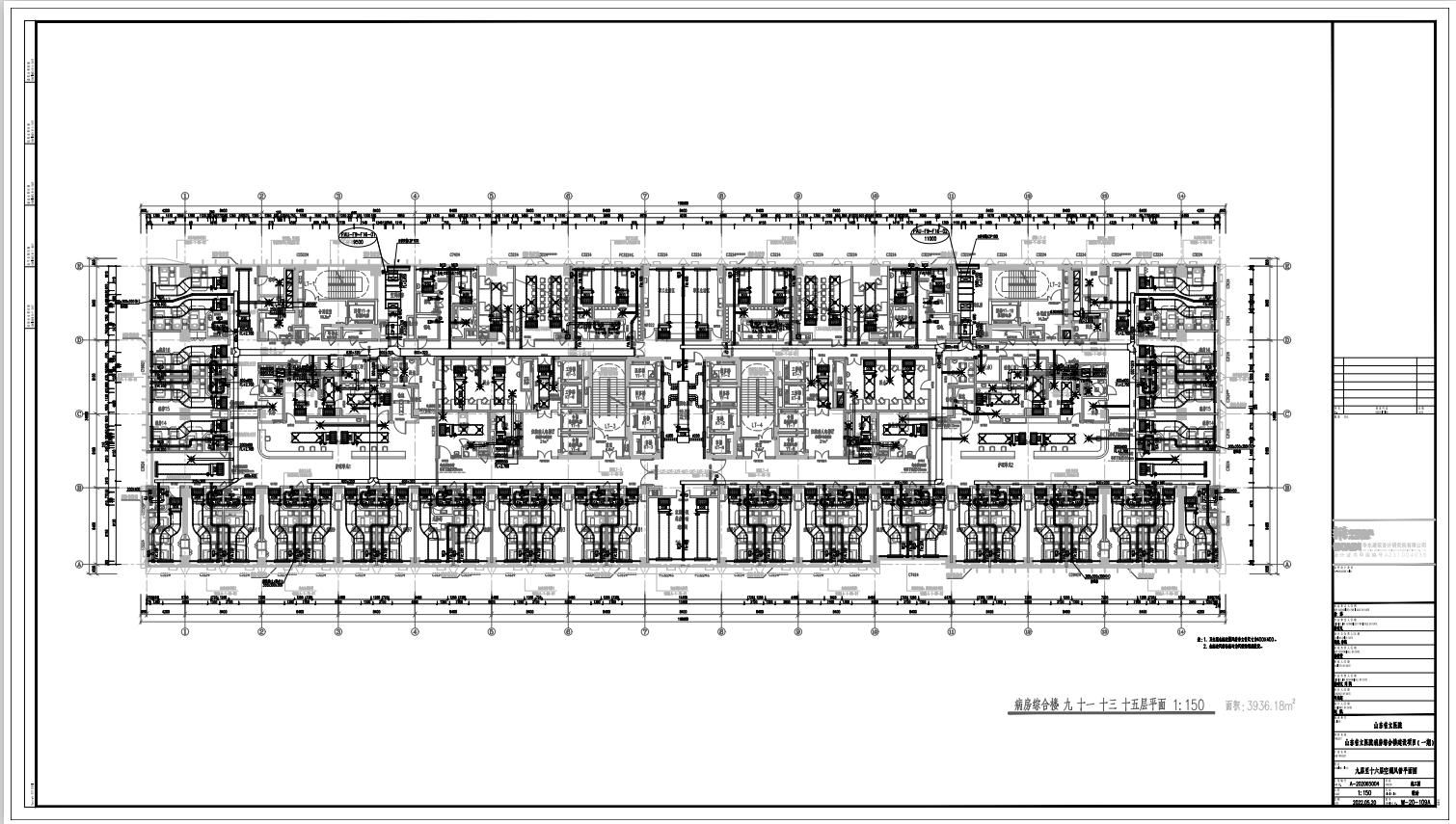

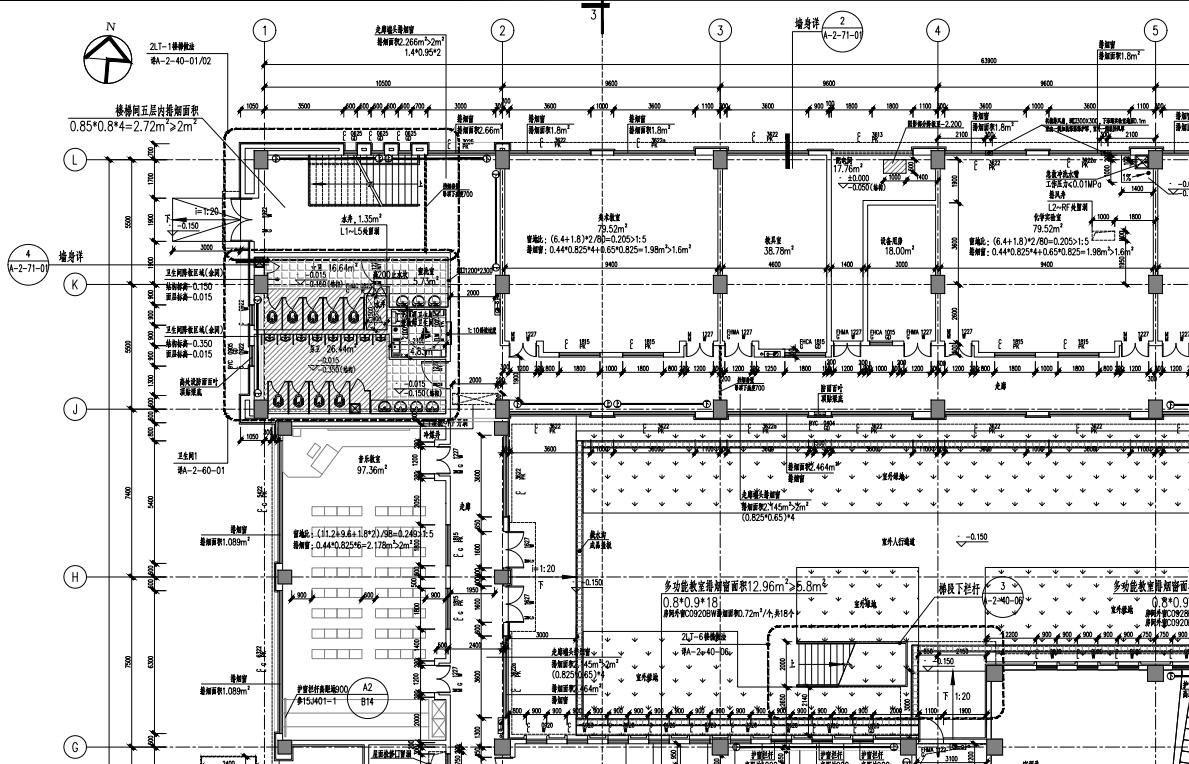

平面图的 21 项要点？

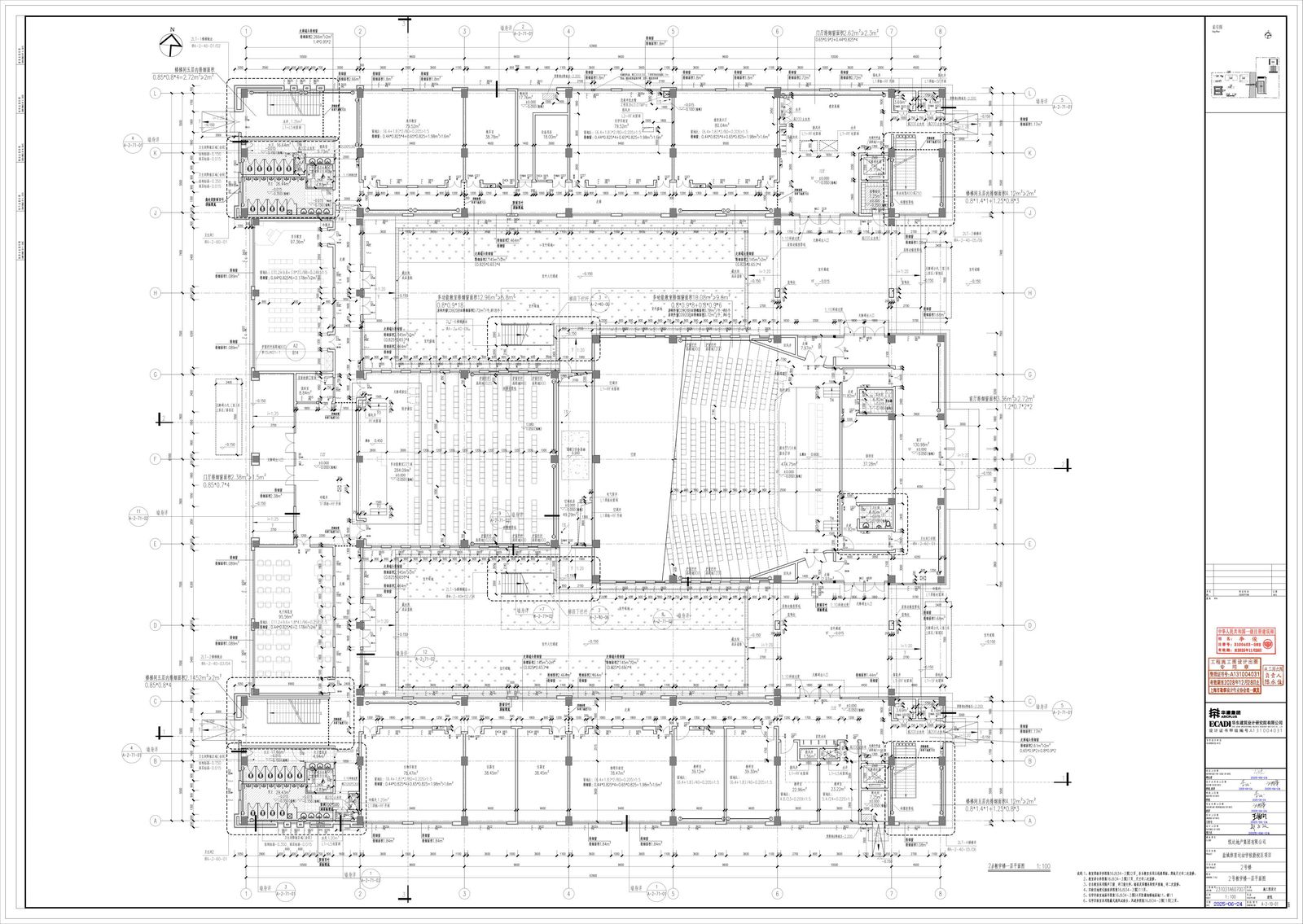

平面图要点（21 项）

1. 承重墙、柱及其定位轴线和轴线编号，内外门窗位置、编号及定位尺寸，门的开启方向，注明房间名称或编号；
2. 轴线总尺寸（或外包总尺寸）、轴线间尺寸（柱距、跨度）、门窗洞口尺寸、分段尺寸；
3. 墙身厚度（承重和非承重墙），柱与壁柱（含构造柱）宽、深尺寸（必要时）及其与轴线关系尺寸；
4. 变形缝位置、尺寸及做法索引；
5. 主要建筑设备和固定家具的位置及相关做法索引（卫生器具、雨水管、水池、橱柜、隔断等）；
6. 电梯、自动扶梯及步道（注明规格）、楼梯（爬梯）位置与楼梯上下方向示意和编号索引；
7. 主要结构和建筑构造部件的位置、尺寸和做法索引（中庭、天窗、地沟、地坑、重要设备或设备机座、平台、夹层、人孔、阳台、雨蓬、台阶、坡道、散水、明沟等）；
8. 楼地面预留孔洞和通气管道、管线竖井、烟囱、垃圾道等位置、尺寸和做法索引，以及墙体（填充墙、承重砌体墙）预留洞的位置、尺寸与标高；
9. 车库的停车位和通行路线；
10. 特殊工艺要求的土建配合尺寸；
11. 室外地面标高、底层地面标高、各楼层标高、地下室各层标高；
12. 剖切线位置及编号（一般在底层平面或需要剖切的平面）；
13. 有关平面节点详图或详图索引号；
14. 指北针（画在底层平面）；
15. 每层建筑平面中防火分区面积和防火分区分隔位置示意（宜单独成图；如为一个防火分区可不注面积）；
16. 屋面平面：女儿墙、檐口、天沟、坡度、坡向、雨水口、屋脊（分水线）、变形缝、楼梯间、水箱间、电梯间、天窗及挡风板、屋面上人孔、检修梯、室外消防楼梯及其他构筑物，必要详图索引号、标高；表述内容单一的屋面可缩小比例绘制；
17. 局部放大平面图（按工程性质及复杂程度）；
18. 可自由分隔的大开间平面宜绘分隔示例，分隔方案应符合标准；
19. 平面较长较大时可分区绘制，但须在各分区适当位置绘出分区组合示意图并明显表示本分区部位编号；
20. 图纸名称、比例；
21. 图纸省略：对称平面对称部分内部尺寸可省略（对称轴用对称符号、轴线号不得省略）；楼层平面除轴线间主要尺寸及轴线编号外与底层相同尺寸可省略；标准层可共用同一平面但需注明层次范围及各层标高。

表达要点（四条）

• 信息完整、内容清晰；
• 布局美观、层次分明；
• 编码合理、图例明确；
• 首层适度表达总体。

📎 本节原文图版（3 张，点击全屏看图）

立面图、剖面图各有哪些要点？

三、立面图要点（7 条）

1. 两端轴线编号，立面转折较复杂时可用展开立面表示，但应准确注明转角处轴线编号；
2. 立面外轮廓及主要结构和建筑构造部件的位置：女儿墙顶、檐口、柱、变形缝、室外楼梯和垂直爬梯、室外空调机搁板、阳台、栏杆、台阶、坡道、花台、雨蓬、烟囱、勒脚、门窗、墙、洞口、门头、雨水管及其他装饰构件、线脚和粉刷分格线等，以及关键控制标高标注（屋面或女儿墙标高等）；外墙留洞应注尺寸与标高或高度尺寸（宽×高×深及定位关系尺寸）；
3. 平、剖面未能表示的屋顶、檐口、女儿墙、窗台及其他装饰构件、线脚的标高或高度；
4. 平面图上表达不清的窗编号；
5. 各部分装饰用料名称或代号、构造节点详图索引；
6. 图纸名称、比例；
7. 各方向立面应绘齐全，但差异小、左右对称或可推定的立面可简略；内部院落或看不到的局部立面可在相关剖面图上表示，剖面未能表示完全时需单独绘出。

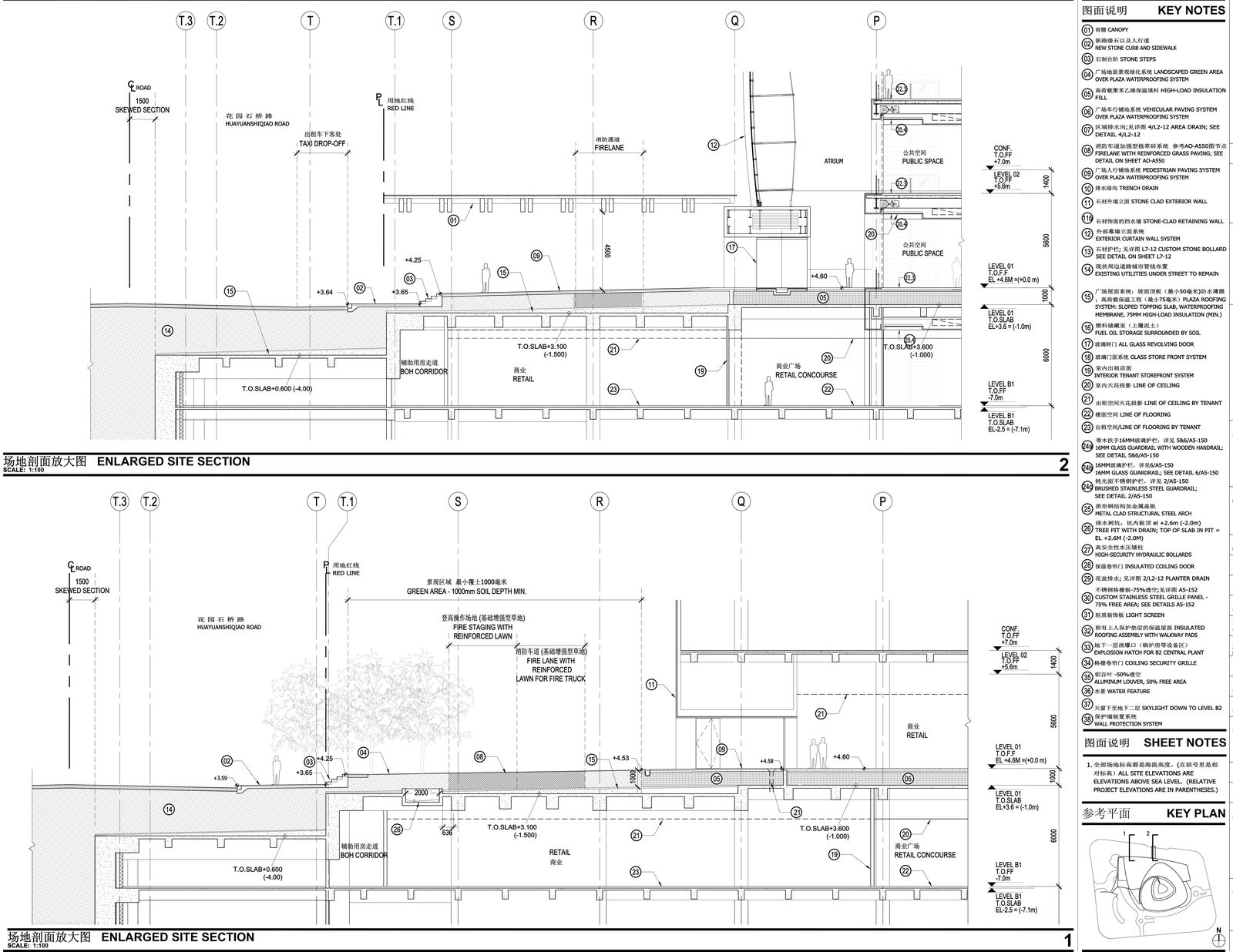

四、剖面图要点（7 条）

1. 剖视位置选在层高不同、层数不同、内外部空间复杂、有代表性的部位；建筑空间局部不同处以及平立面均表达不清的部位可绘局部剖面；
2. 墙、柱、轴线和轴线编号；
3. 剖切到或可见的主要结构和建筑构造部件：室外地面、底层地（楼）面、地坑、地沟、各层楼板、夹层、平台、吊顶、屋架、屋顶、出屋顶烟囱、天窗、挡风板、檐口、女儿墙、爬梯、门、窗、楼梯、台阶、坡道、散水、平台、阳台、雨蓬、洞口及其他装修等可见内容；
4. 高度尺寸——外部：门窗洞口高度、层间高度、室内外高差、安全护栏、女儿墙高度、总高度；内部：地坑（沟）深度、隔断、内窗、洞口、平台、吊顶等；
5. 标高：主要结构和建筑构造部件标高（地面、楼面含地下室、平台、吊顶、屋面板、屋面檐口、女儿墙顶、高出屋面的建筑物构筑物及其他屋面特殊构件、室外地面标高）；
6. 节点构造详图索引号；
7. 图纸名称、比例。

大样详图怎么画才不出错？

三、大样图 & 详图通用要点（4 条）

1. 内外墙节点、楼梯、电梯、厨房、卫生间等局部平面放大和构造详图；
2. 室内外装饰构造、线脚、图案；
3. 特殊或非标准门窗、幕墙构造详图——如属另行委托设计加工者，要绘制立面分格图，对开启面积大小和开启方式、与主体结构连接方式、预埋件、用料材质、颜色等作出规定；
4. 其他凡在平、立、剖面或文字说明中无法交待或交待不清的建筑构配件和建筑构造。

（一）核芯筒放大图要点（10 项）

1. 楼梯梯段净宽净高标注；
2. 楼梯平台净宽净高；
3. 扶手栏杆净高；
4. 电梯基坑定位尺寸标高；
5. 消防集水坑定位尺寸标高；
6. 井道定位净尺寸标高；
7. 井道圈梁构造柱定位尺寸标高；
8. 电梯留洞图；
9. 机房标高吊钩底标高；
10. 粉刷线。

（二）卫生间详图要点（4 项）

1. 镜子、灯箱、皂盒、纸盒、烘手器、地漏、泛水方向及坡度；
2. 内外高差；
3. 残疾人卫生间报警按钮；
4. 粉刷线。

（三）平面墙身节点详图要点（4 项）

1. 粉刷线；
2. 与保温节能相关的设计内容；
3. 与幕墙设计相关的内容；
4. 与消防防跌落安全设计相关的内容。

（四）特殊空间详图要点

• 按工艺要求；
• 视线分析图；
• 计算书——视线分析、声学分析等。

（五）平顶布置图、管线综合图要点

• 按工艺要求；
• 各专业管线：名称、直径、定位、净间距、管中心（管底）标高、吊平顶底标高；
• 各专业末端设备：灯具、喷淋头、风口、各类探头、音响广播的名称尺寸定位。

出图逻辑（p34）

按 ECADI 协同设计要求——建筑专业的图层要求【CAD 图示】与建筑专业的打印样式；图例标准、整图比例适当并一致（整套图纸按分类采用统一的汇总图例），淡显一种为佳。

参考案例有哪些？

三个案例

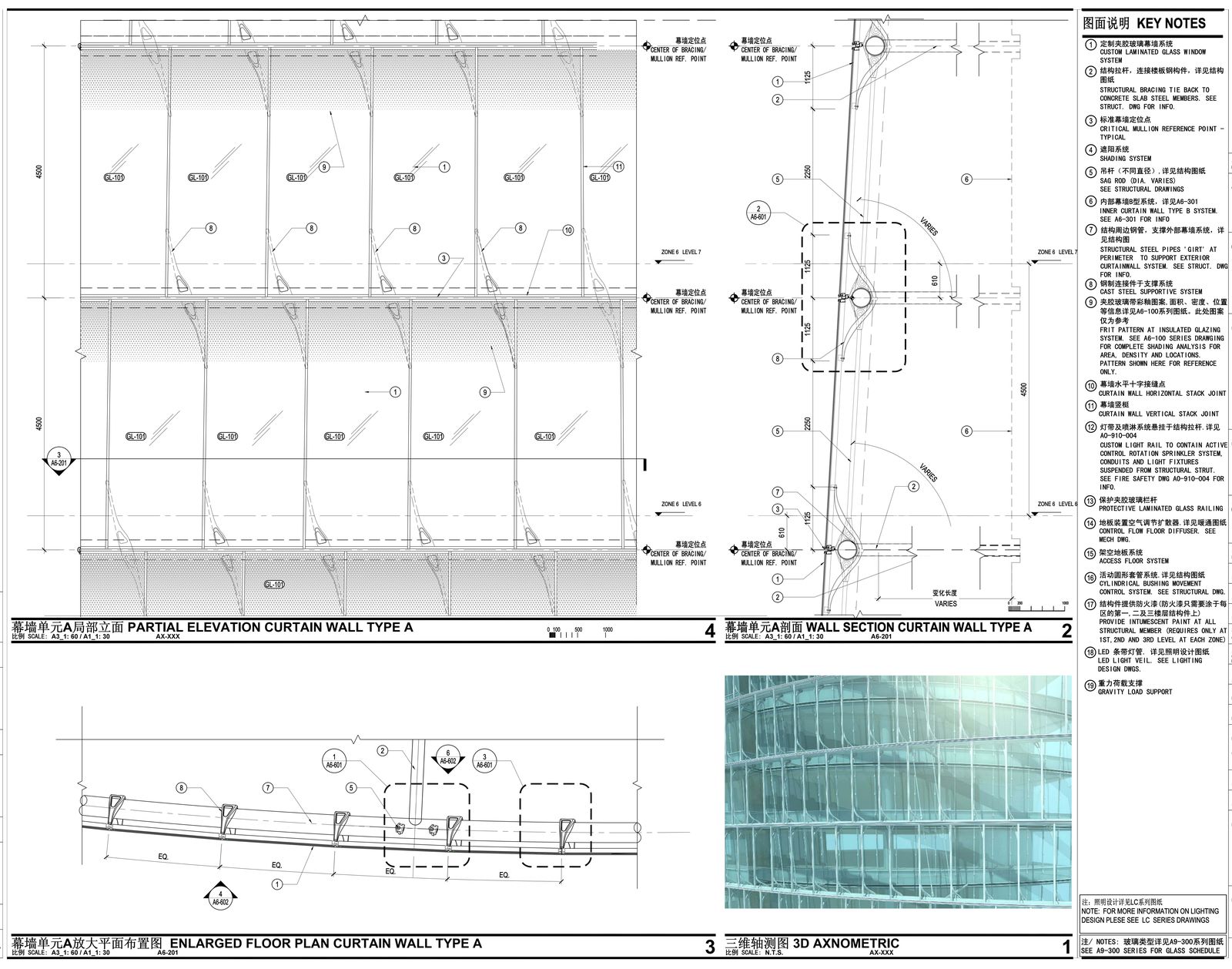

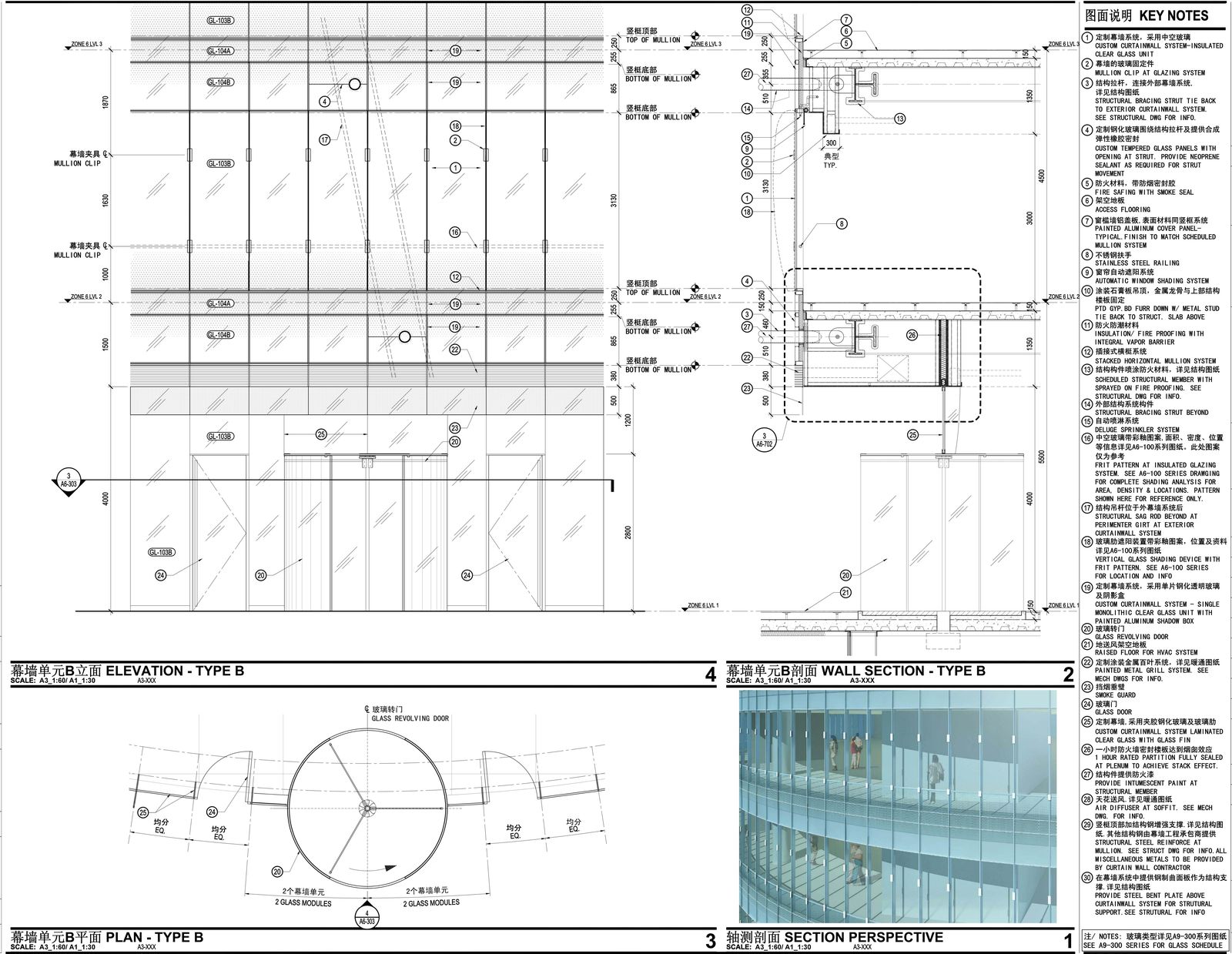

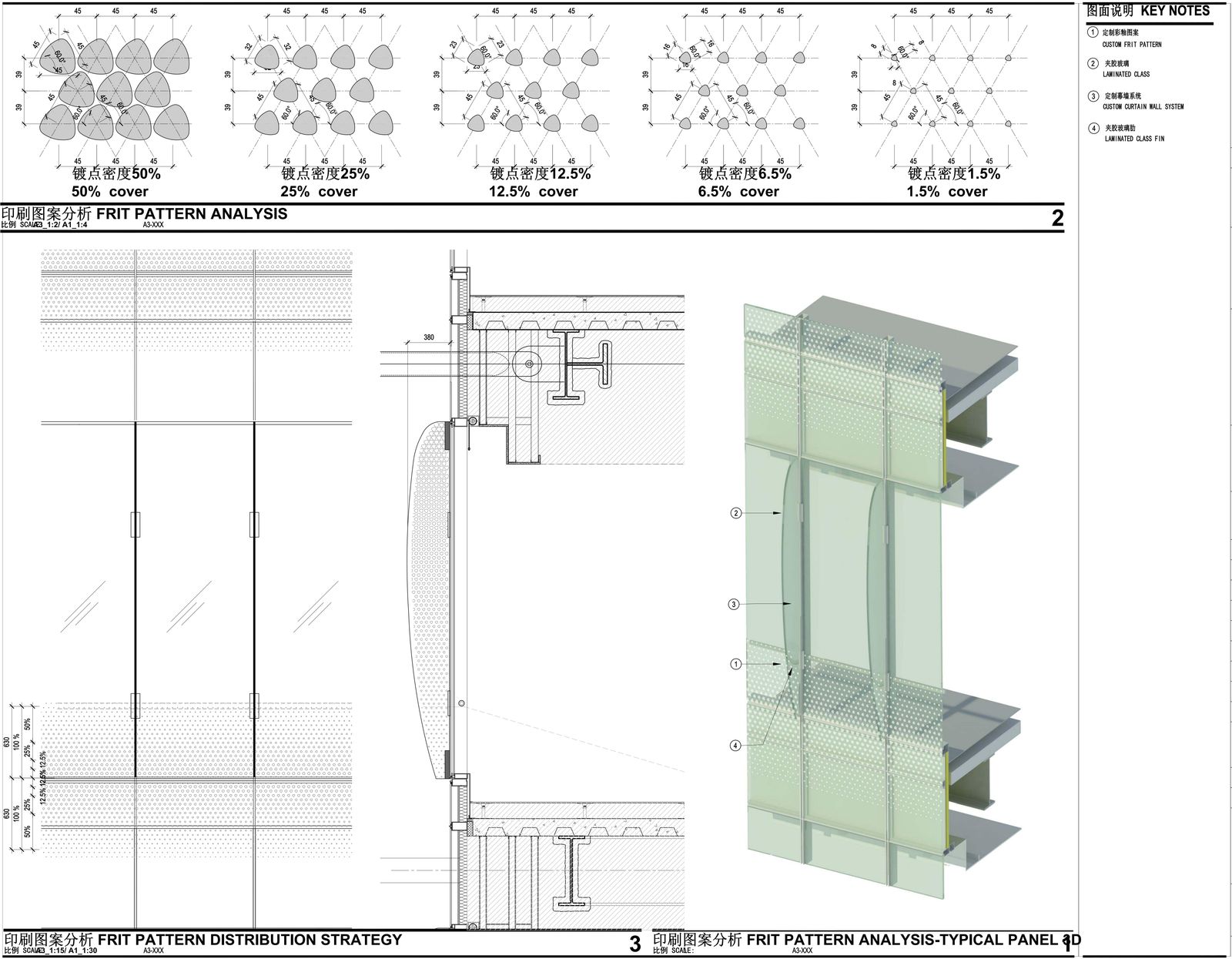

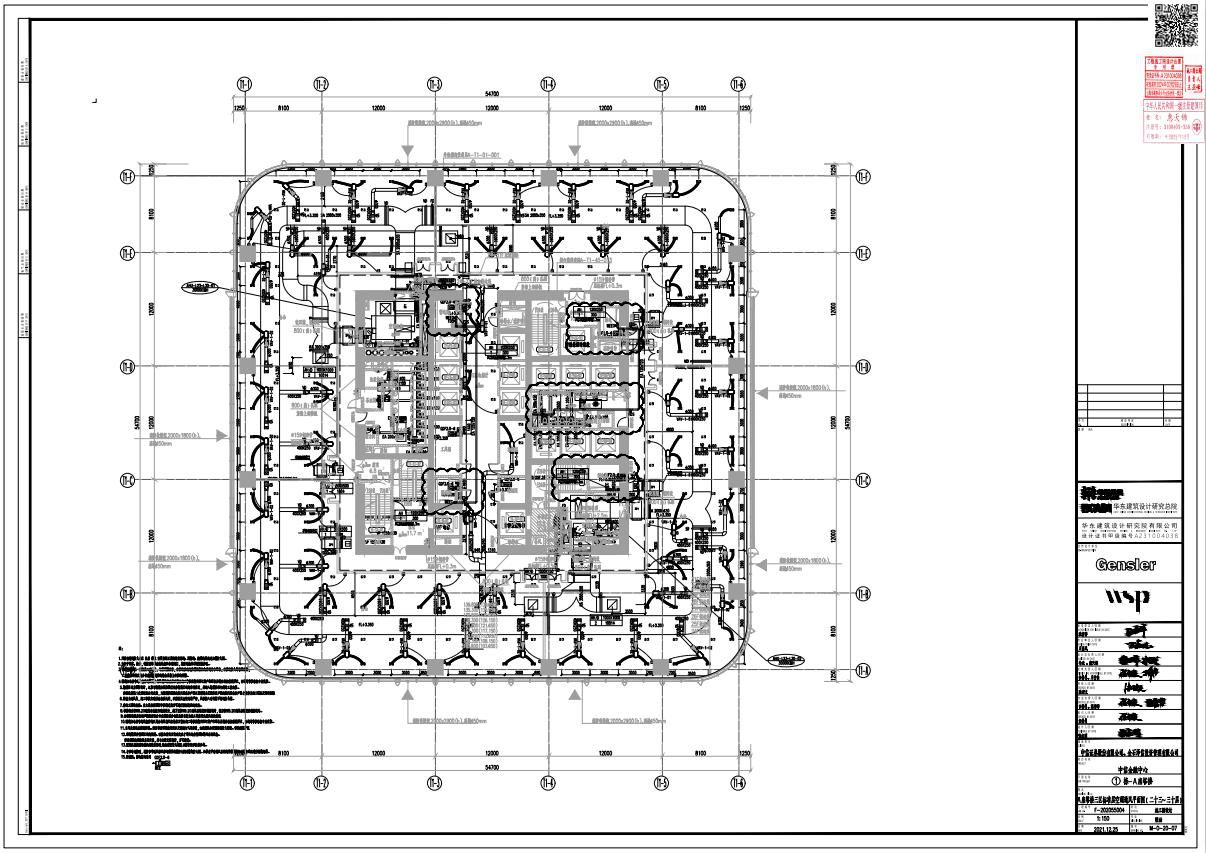

1. 某超高层设计【某国际事务所 DD】（p37–40）；

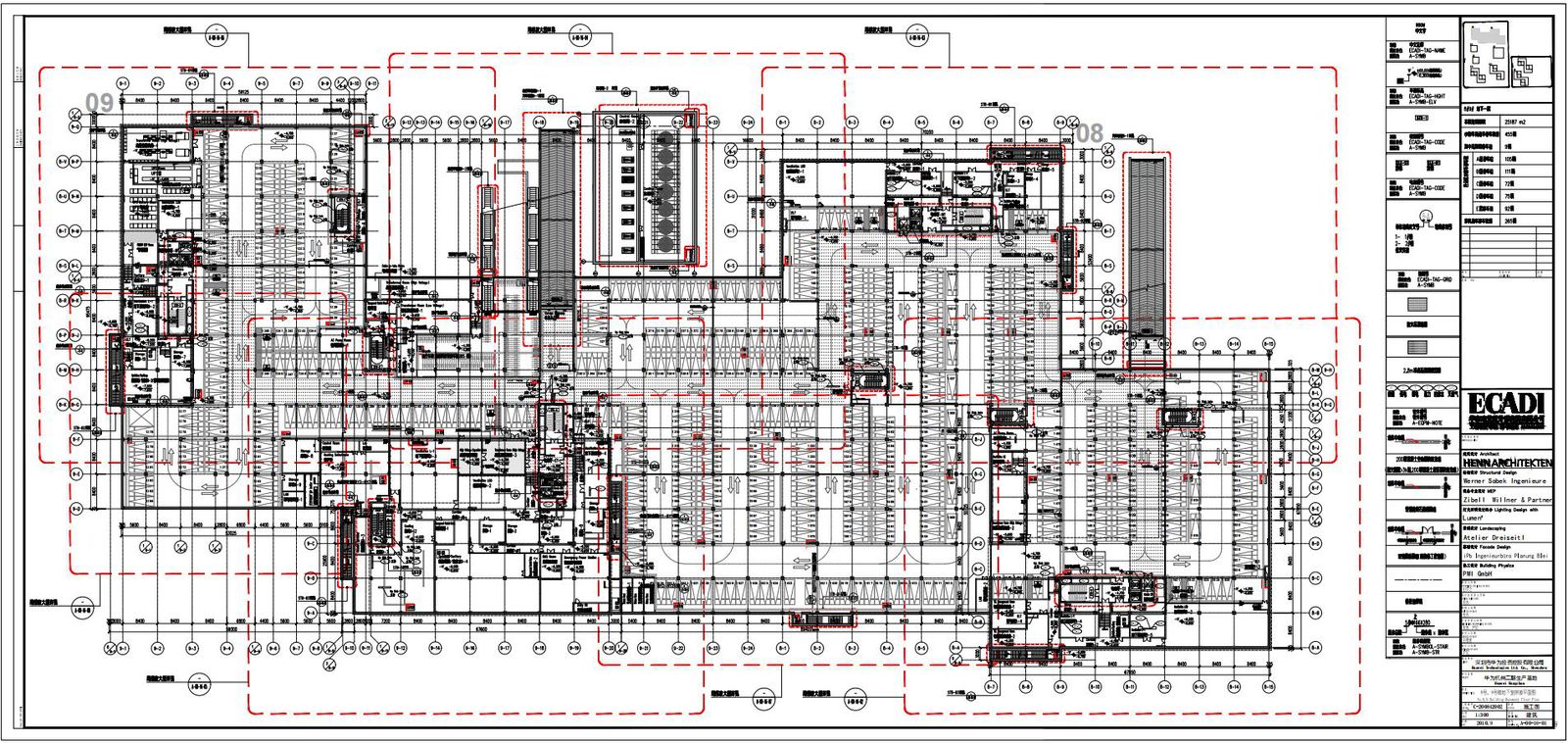

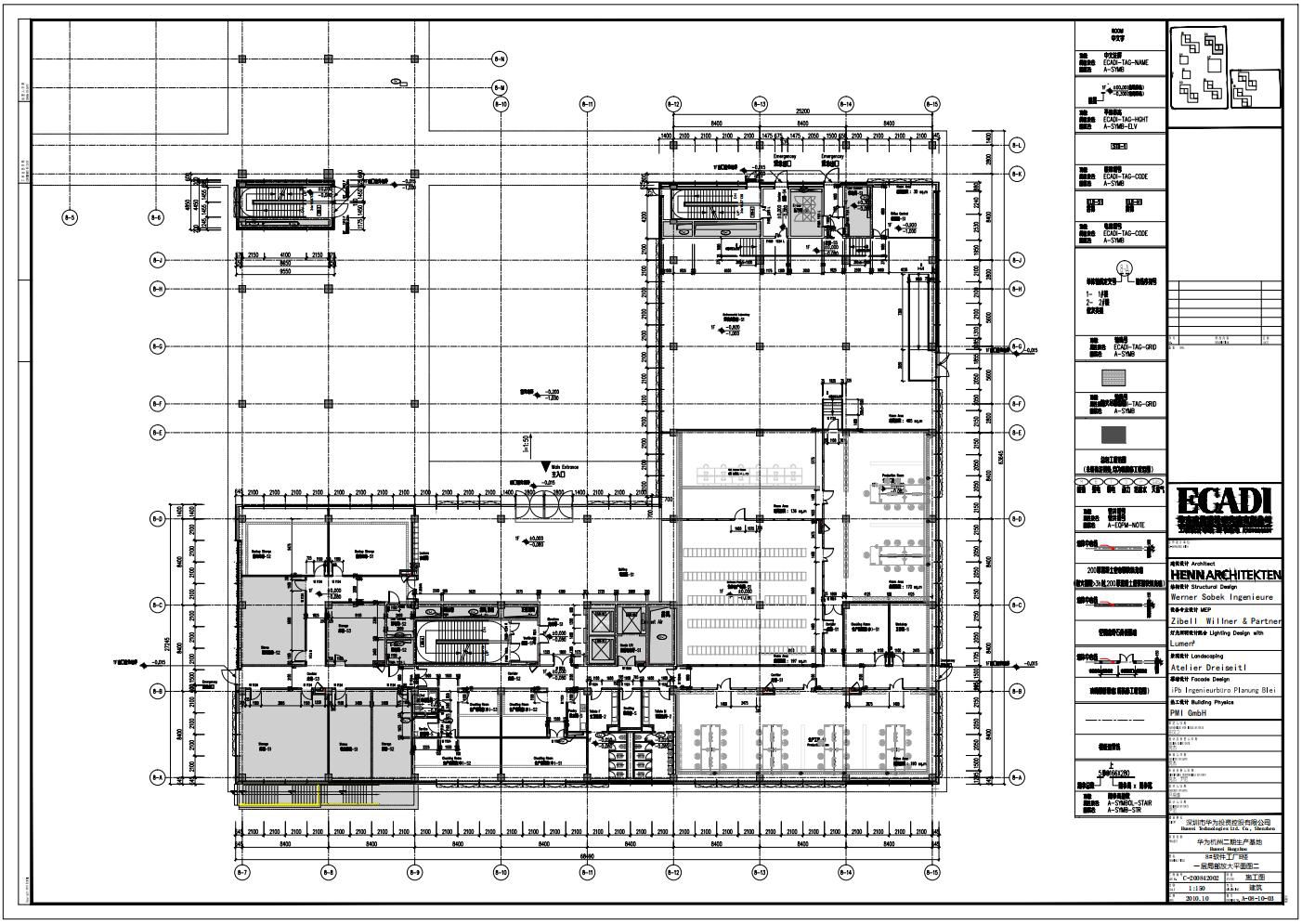

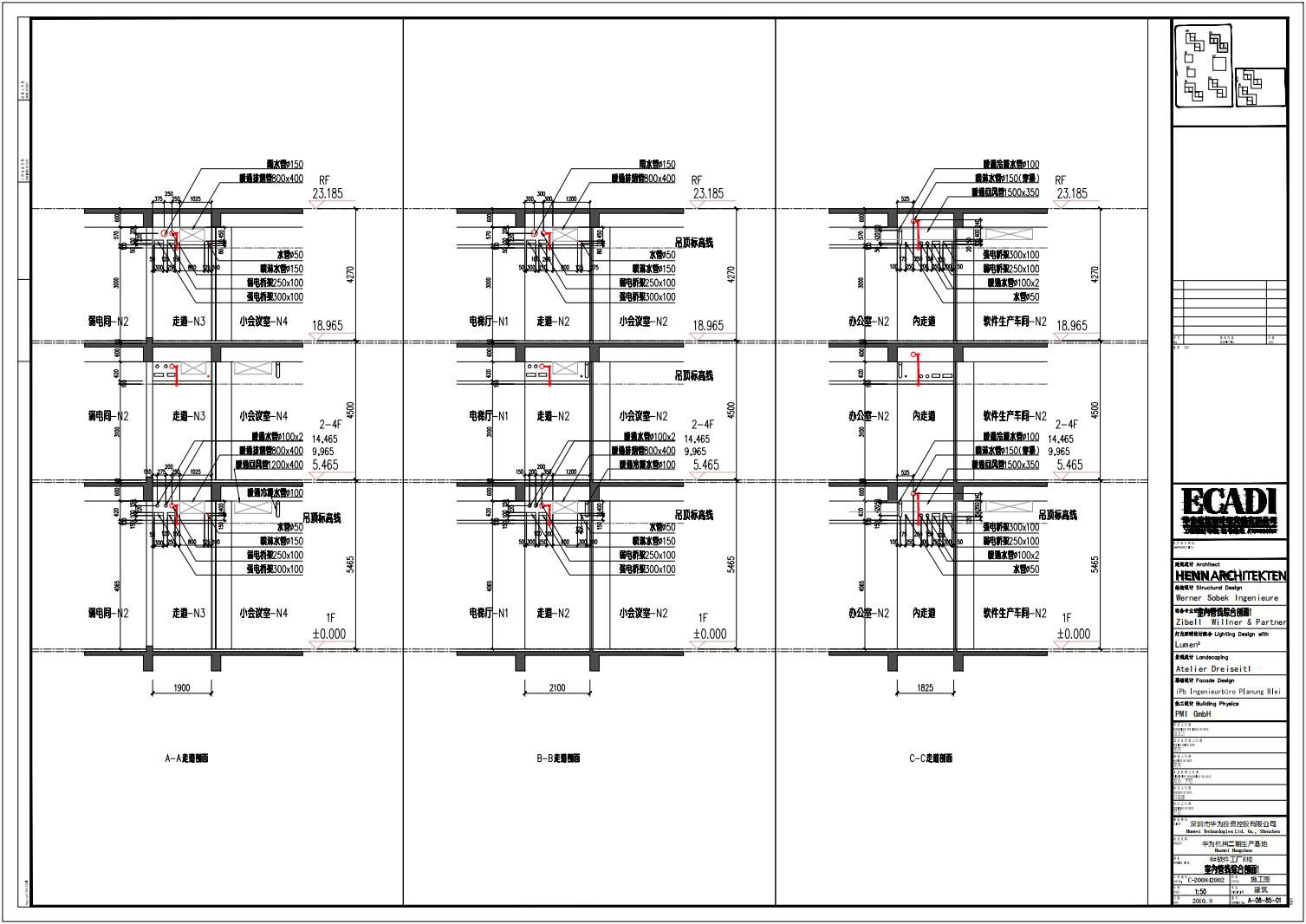

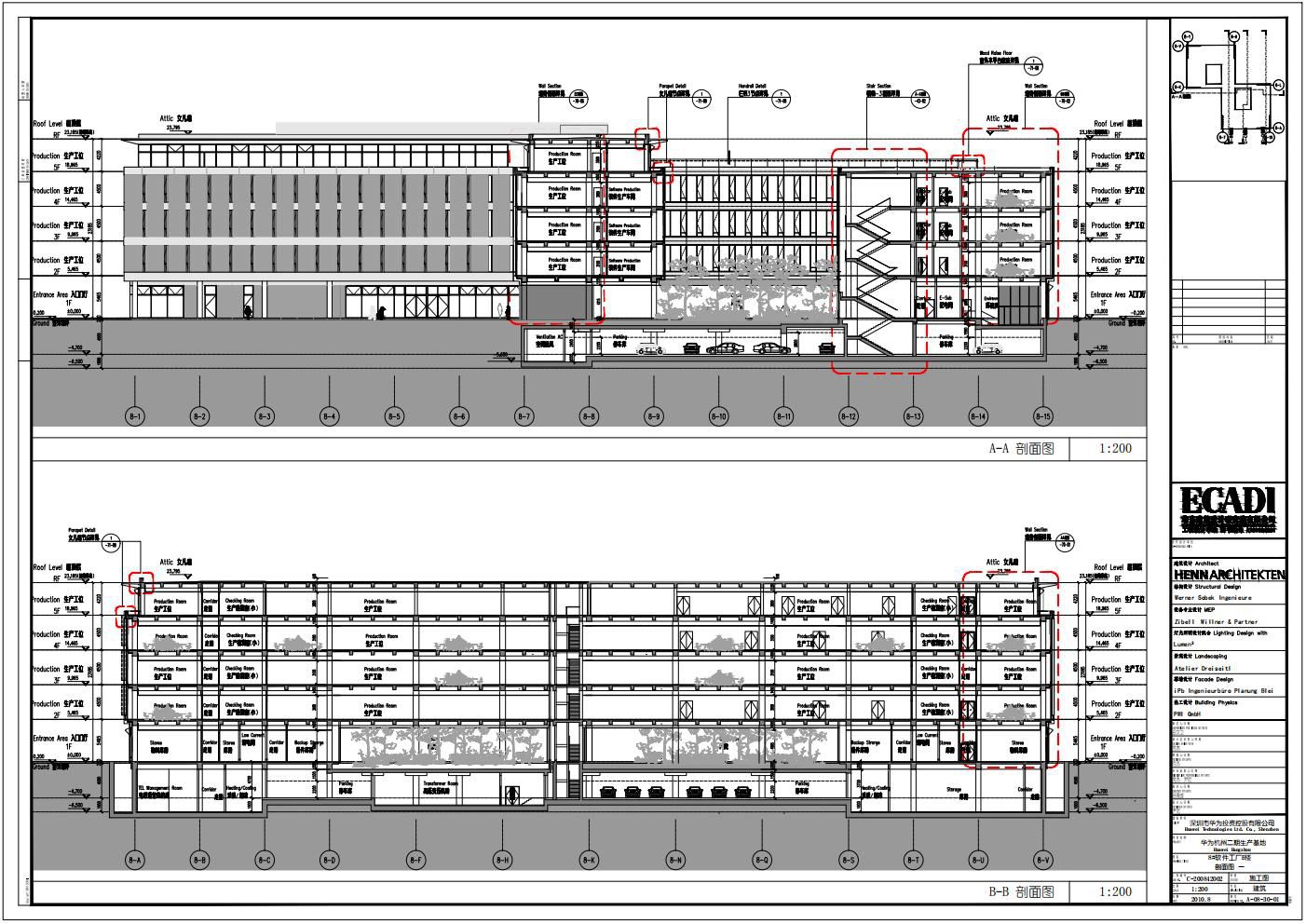

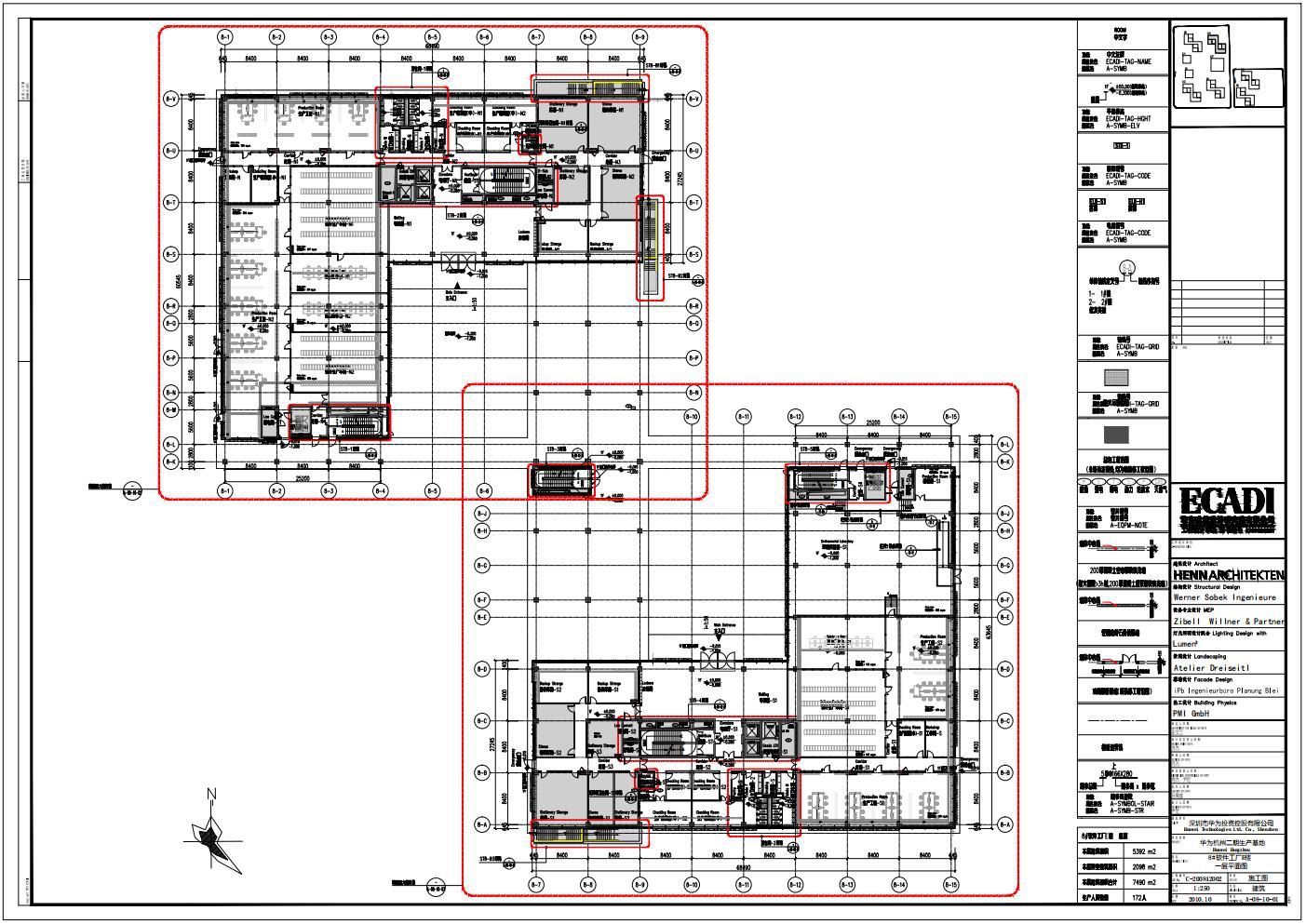

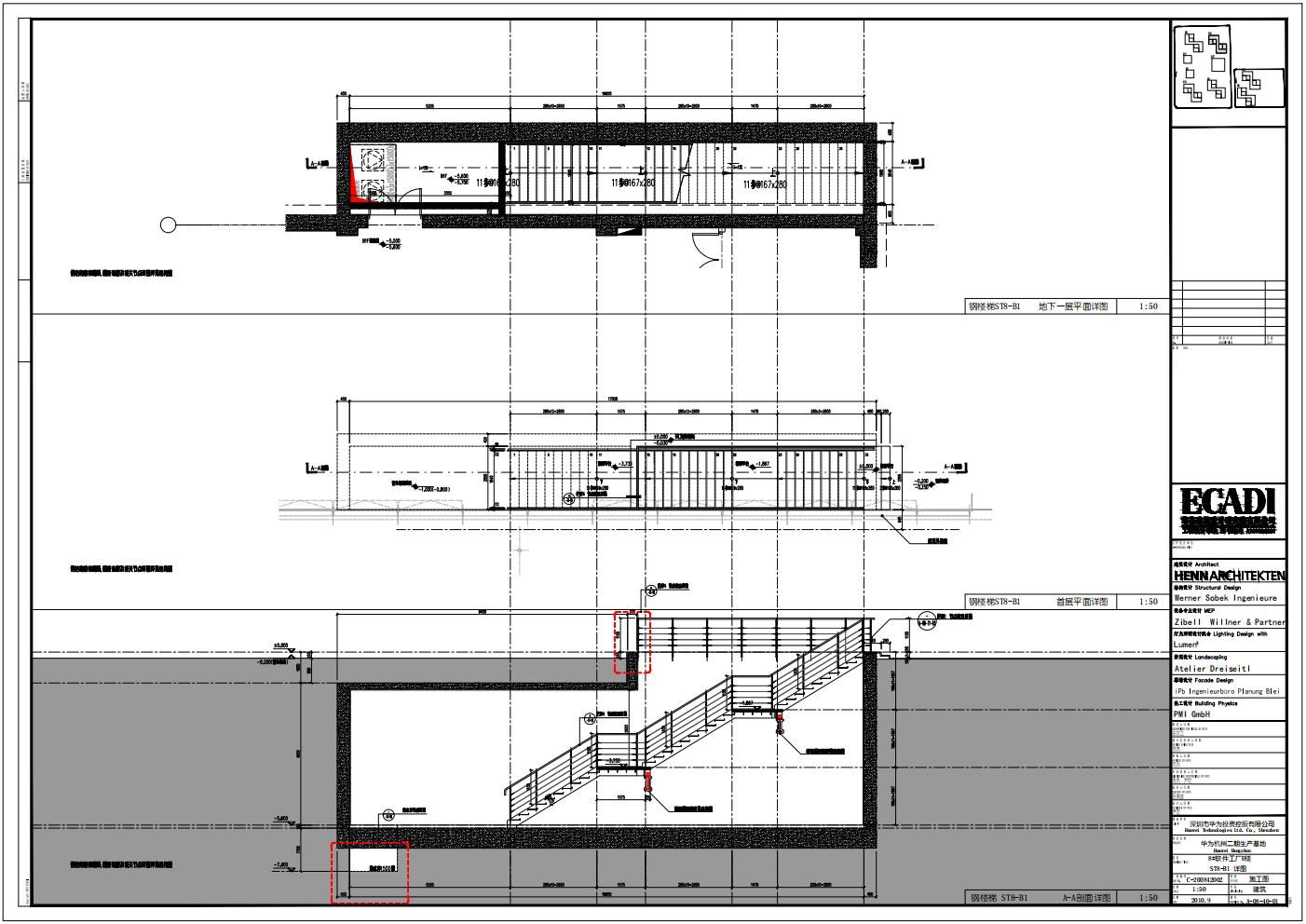

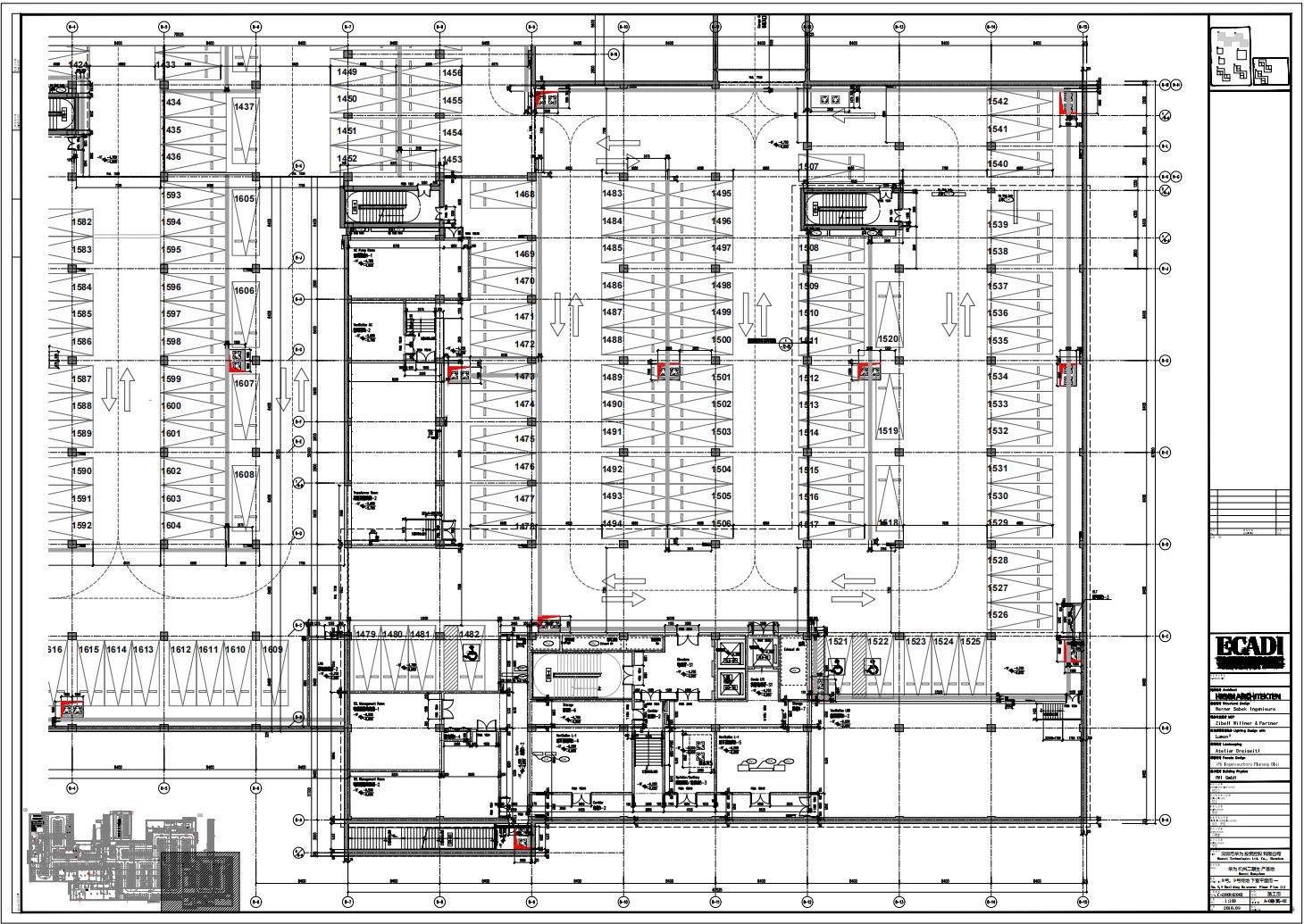

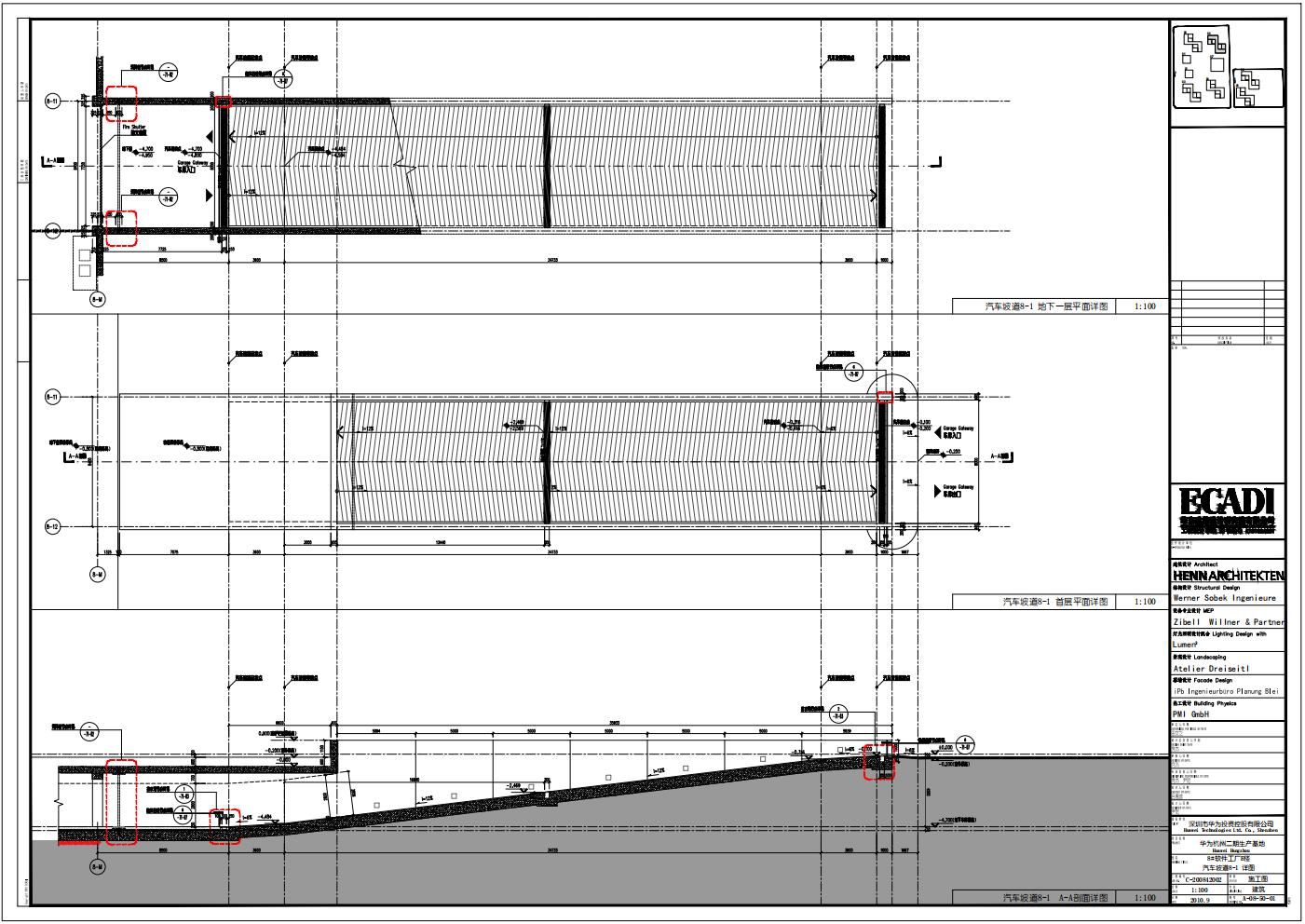

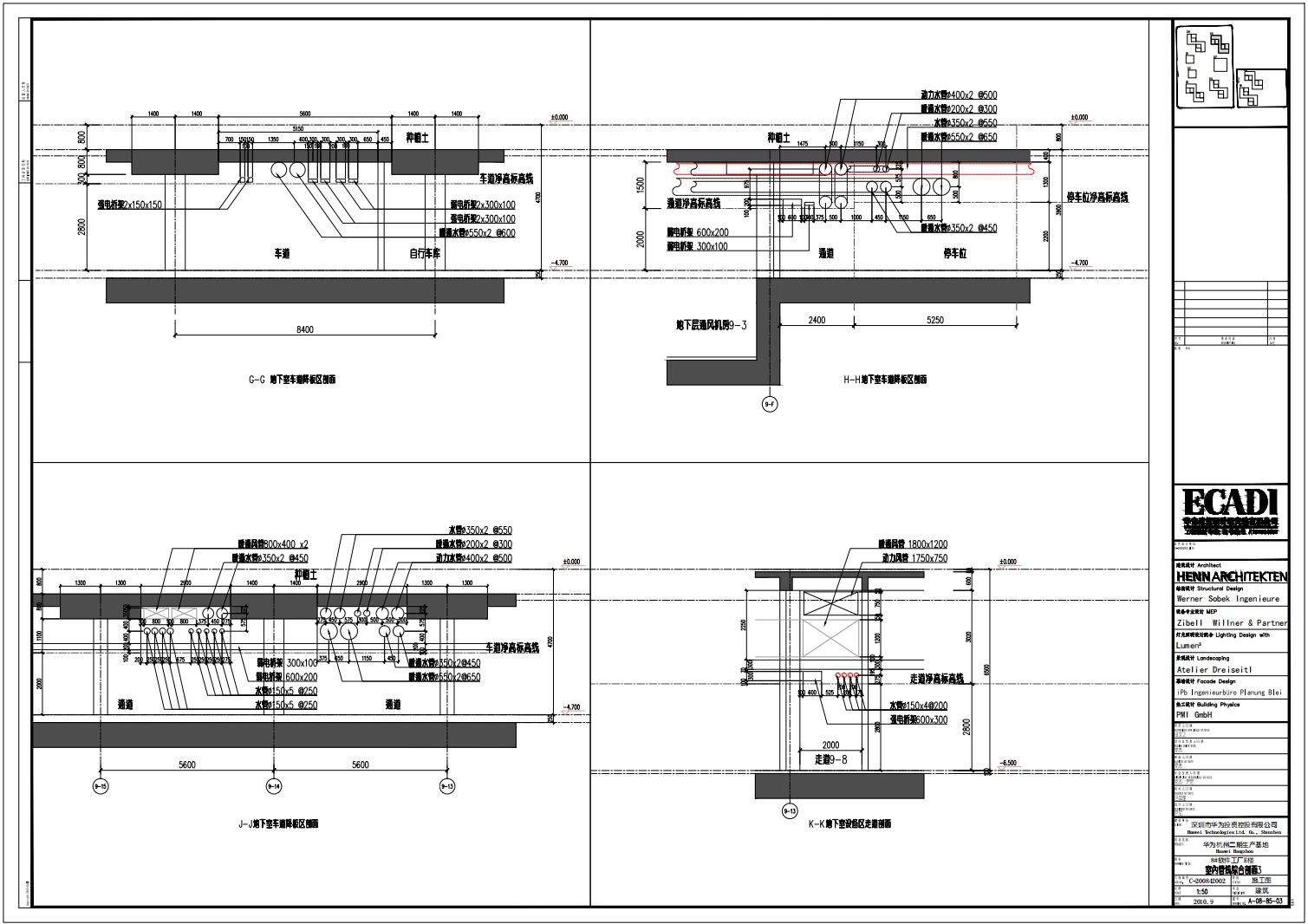

2. ECADI 优秀施工图展评——华为杭州二期生产基地（p41–50）；
3. 中海恒昌玖里消防站。

📎 本节原文图版（20 张，点击全屏看图）

优秀施工图的总结论？

一、贯穿始终：严谨、清晰、完整、准确地指导施工

准确包括：需充分落实设计目标、造价控制；以规范为准绳，以专业协同为保障，用清晰的平立剖及大样图序列，准确传达建筑所有构造信息，确保可施工性。规范意识 + 严谨态度 + 系统方法。

二、谋篇：宏观把控，建立全局"骨架"

• 目录——图纸完整性，不重复、不遗漏，版本清晰；
• 总说明——全图"宪法"、规范与深度；
• 总流程——技术原则 / 总说明 → 总平面图 → 各层平面图 → 屋顶平面图 → 立面图 → 剖面图 → 详图（楼梯、厨卫、墙身节点等）→ 门窗表、装修表；
• 绘图流程——先整体后局部、先底稿（提资）后加深。

三、布局：清晰表达、整体协调

• 比例准确：正确比例尺、尺寸标注准确无误；
• 使用行业标准图例符号，图例与说明文档一致；
• 注释详尽：施工方法、材料规格、连接方式，避免使用"按建筑师指示处理"等模糊表述；
• 图间协调一致：平立剖尺寸细节互相吻合，所有图纸以轴线为基准核对。

四、收关：自校、互校、复盘三原则【消灭"错、漏、碰、缺"】

1. 回溯技术原则、核对总说明、计算书内容；
2. 常见易错点 & "负面清单"，针对各类建筑各类图纸交叉复核；
3. 多专业叠图审查、交叉避坑：建结叠图、设备综合、设施功能检查（电箱、消防柜开门角度、家具与设施位置是否冲突）；
4. 复盘 & 提升技术研判：迎接 AI 时代新模式。
